Технические характеристики
- Подходит для обнаружения дефектов после процесса крепления кристалла и склеивания в упаковке силовых компонентов;
- Совместимость с онлайн-тестированием на конвейерных линиях и с автономной системой автоматической подачи и съёма плат;
- 3D-сканирование в сочетании с алгоритмами обработки изображений обеспечивает всестороннюю проверку;
- Полностью офлайн-программирование с возможностью отладки в реальном времени без остановки линии;
- Интеллектуальные AI-алгоритмы программирования значительно повышают эффективность настройки;
- Гибкая система освещения и регулируемая ось Z позволяют работать в сложных условиях проверки;
- Интеграция с MES-системами, поддержка протоколов TCP/IP, SECS/GEM для обмена данными;
- Широкий набор функций SPC облегчает анализ данных и отслеживание технологических параметров.
Технические параметры
|

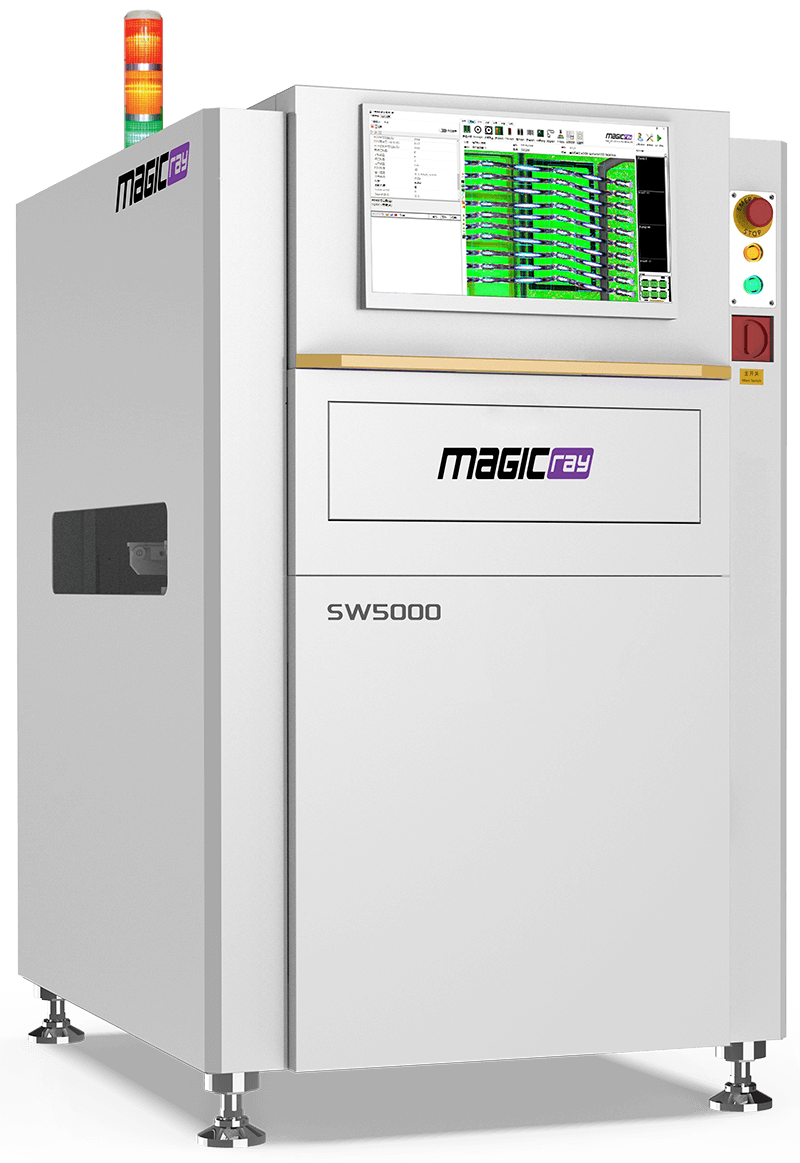

Модель оборудования |
AOI-SW5000 |
|
|
Система обработки изображений |
Камера |
Промышленная камера 12 МП |
|
Разрешение |
6.3 мкм |
|
|
Поле зрения (FOV) |
18×24 мм |
|
|
Объектив |
Телецентрический |
|
|
Освещение |
6-канальное программируемое (RGB + коаксиальное) |
|
|
Механизм перемещения |
Система перемещения X/Y
|
Сервопривод AC |
|
Основание |
Гранитная плита |
|
|
Регулировка ширины направляющих |
Автоматическая |
|
|
Тип направляющих |
Ременная передача |
|
|
Направление подачи плат |
Слева направо или справа налево (настраивается при производстве) |
|
|
Фиксированная направляющая |
Одна направляющая зафиксирована |
|
|
Аппаратная конфигурация
|
Операционная система |
Windows 10 |
|
Интерфейсы связи |
Ethernet, SMEMA |
|
|
Питание |
220 В, 50/60 Гц, 5 А (однофазное) |
|
|
Давление воздуха |
0.4–0.6 МПа |
|
|
Высота направляющих |
900±20 мм |
|
|
Габариты |
935×1360×1570 мм (без светильника) |
|
|
Вес |
900 кг |
|
|
Допустимые параметры плат
|
Размеры |
50×60–510×610 мм |
|
Толщина |
0.6–6.0 мм |
|
|
Вес платы |
≤10 кг |
|
|
Зазоры |
Верхний: 25–60 мм (регулируется); нижний: 45 мм |
|
|
Кромка платы |
3.0 мм |
|
|
Модель |
Стоимость, доллары США |
|
Полупроводниковая связь AOI-SW5000 |
По запросу |
