Технические характеристики
- Применение: Проверка на двух этапах — после D/B и W/B полупроводниковой упаковки;
- Высокая скорость и надежность: Гранитная платформа + линейный двигатель + трёхступенчатая буферная система;
- Регулировка по оси Z: Автоматическая настройка Z-оси программой;
- Высокая точность: 12-мегапиксельная полноцветная промышленная камера + телецентрический объектив с низкими искажениями;
- Полностью автоматическая система подачи и съёма плат большого объема;
- Полностью офлайн-программирование: Возможность отладки в реальном времени без остановки линии.
Технические параметры
|
Модель оборудования |

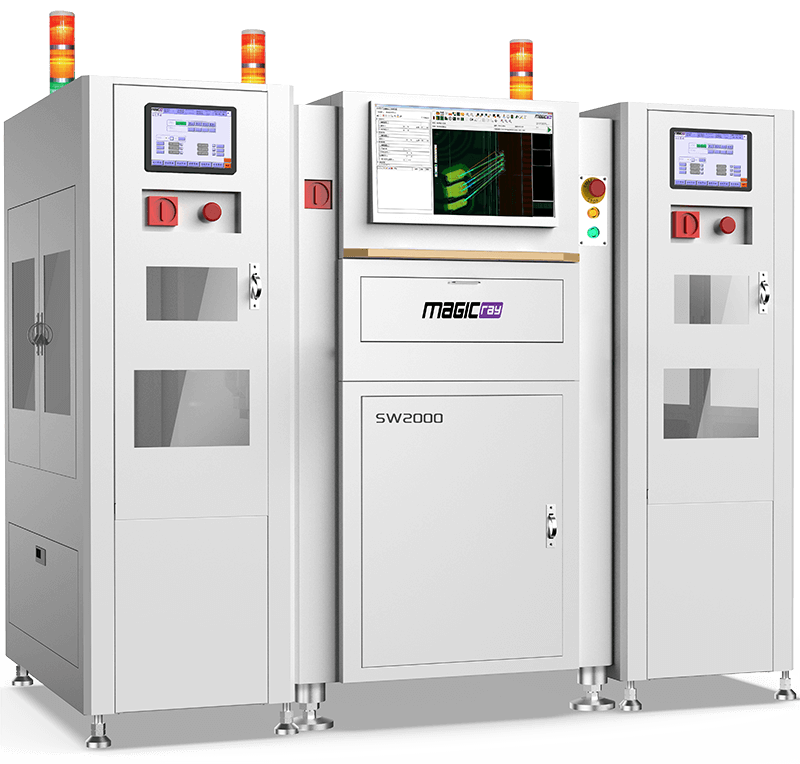

SW2000 |
|
|
Система обработки изображений |
Камерa |
12MP промышленная камера |
|
Разрешение
|
3.4мкм 4.3мкм |
|
|
Поле зрения (FOV) |
14×10 мм (12 МP, 3.4 мкм) |
|
|
Объектив |
Телецентрический объектив |
|
|
Освещение |
6-канальная программируемый источник света |
|
|
Механизм перемещения |
Система перемещения X/Y/Z
|
- X/Y-оси Линейные двигатели - Z-ось Сервопривод AC |
|
Основание |
Гранитная плита |
|
|
Регулировка ширины направляющих |
Автоматическая |
|
|
Тип направляющих |
Ременные |
|
|
Направление подачи плат |
Слева направо |
|
|
Фиксированная направляющая |
Передняя направляющая зафиксирована |
|
|
Аппаратная конфигурация
|
Операционная система |
Windows 10
|
|
Интерфейсы связи |
Ethernet, SMEMA, SECS/GEM |
|
|
Питание |
200–240 В, 50/60 Гц, 10 А (однофазное) |
|
|
Давление воздуха |
0.4–0.6 МПа |
|
|
Высота направляющих |
900±20 мм |
|
|
Габариты |
966×1240×1580 мм (без светильника) |
|
|
Вес |
900 кг |
|
|
Допустимые параметры плат
|
Размеры |
50×160–110×260 мм (с загрузчиком); 50×60–110×260 мм (без загрузчика) |
|
Толщина |
0.13–3.0 мм |
|
|
Вес платы |
≤3 кг |
|
|
Зазоры |
Верхний: 25 мм; нижний: 10 мм (0 мм с вакуумным столом) |
|
|
Кромка платы |
3.0 мм |
|
|
Модели загрузчика/разгрузчика |
SX200 |
UL300 |
|
|
Аппаратная конфигурация
|
Интерфейсы связи |
SMEMA |
|
|
Питание |
200–240 В, 50/60 Гц, 10 А (однофазное) |
||
|
Давление воздуха |
0.4–0.6 МПа |
||
|
Высота направляющих |
900±25 мм |
||
|
Габариты |
515×1175×1580 мм (SX200, без светильника) |
405×740×1580 мм (UL300) |
|
|
Вес |
300 кг (SX200) |
180 кг (UL300) |
|
|
Вместимость |
6 |
3 |
|
|
Параметры кассет |
Размеры |
160×55×120–260×110×200 мм (SX200) |
65×50×50–270×120×170 мм (UL300) |
|
Грузоподъемность |
3.5 кг |
||
|
Модель |
Стоимость, доллары США |
|
Полупроводниковая связь AOI-SW2000 |
По запросу |
