Технические характеристики
- Подходит для контроля дефектов после крепления кристаллов и сварки проводов в процессе упаковки силовых полупроводников;
- Синхронная съёмка с помощью 2D-камеры и 3D-структурированного света, обеспечивающая быструю проверку;
- Совместимость как с онлайн-контролем на конвейере, так и с офлайн-режимом с автоматической загрузкой/выгрузкой;
- Интеллектуальный алгоритм программирования на базе ИИ, значительно повышающий эффективность настройки;
- Полностью офлайн-программируемая система, позволяющая настраивать без остановки производственной линии;
- Гибкая конфигурация освещения и свободно регулируемая ось Z, обеспечивающие лёгкую адаптацию к сложным задачам контроля;
- Интеграция с MES-системами, поддержка протоколов TCP/IP, SECS/GEM;
- Расширенные функции SPC, удобные для обратного анализа данных и оптимизации производственного процесса.
Технические параметры
|
Модель оборудования |
SW6000 |
|
|
Система обработки изображений |
Камера |
Промышленная камера 21 МП / 25 МП |
|
Разрешение |
21 МП: 7 мкм; 25 МП: 5 мкм |
|
|
Поле зрения (FOV) |
35×28 мм (21 МП); 25×25 мм (25 МП) |
|
|
Объектив |
Телецентрический |
|
|
Освещение |
6-канальное программируемое |
|
|
Метод измерения высоты |
Структурное освещение ×4 |
|
|
Механизм перемещения
|
Система перемещения X/Y/Z |
- X/Y-оси Линейные двигатели - Z-ось Сервопривод AC
|
|
Основание |
Гранитная плита |
|
|
Регулировка ширины направляющих |
Автоматическая |
|
|
Тип направляющих |
Односекционная/трехсекционная ременная передача |
|
|
Регулировка высоты направляющих |
Не регулируется |
|
|
Направление подачи плат |
Слева направо |
|
|
Фиксированная направляющая |
Передняя направляющая зафиксирована |
|
|
Аппаратная конфигурация
|
Операционная система |
Windows 10 |
|
Интерфейсы связи |
Ethernet, SMEMA, SECS/GEM |
|
|
Питание |
200–240 В, 50/60 Гц, 10 А (однофазное) |
|
|
Давление воздуха |
0.4–0.6 МПа |
|
|
Высота направляющих |
900±20 мм |
|
|
Габариты |
1200×1500×1660 мм (без светильника) |
|
|
Вес |
1200 кг |
|
|
Допустимые параметры плат
|
Размеры |
50×60–330×300 мм / 50×60–250×300 мм |
|
Толщина |
0.6–3.0 мм |
|
|
Вес платы |
0.2–3 кг |
|
|
Зазоры |
Верхний: 25 мм; нижний: 10 мм (0 мм с вакуумным столом) |
|
|
Кромка платы |
≥3.0 мм |
|
|
Точность измерений
|
2D |
2–3 пикселя (мин. 1.7 мкм/пиксель) |
|
3D |
±3 мкм (повторяемость) |
|
|
Скорость проверки |
1000 мм²/с |
|
|
Модель |
Стоимость, доллары США |
|

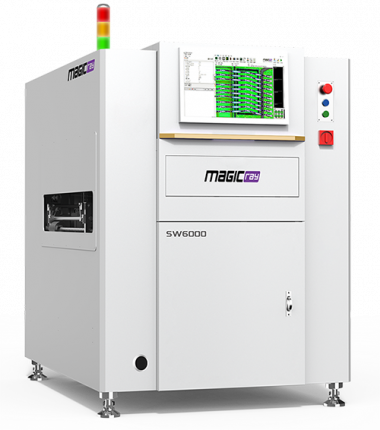

Полупроводниковая связь AOI-SW6000 |
По запросу |
