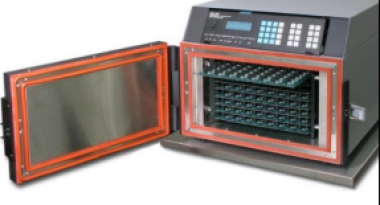

Система тестирования микропереходов генератора W-2810MR-1

Технические характеристики

• Автоматизированная система температурных испытаний генераторов на основе программного обеспечения,VCXO и TCXO
• Измеряет зависимость частоты от температуры
• Параметры и характеристики соответствия кривой проверяются на соответствие легко определяемым пределам контроля качества
• Генераторы различных частот могут быть протестированы за один температурный цикл
• Все данные публикуются в
• База данных Microsoft AccessTM
• Данные могут быть экспортированы в Microsoft Excel TM для пользовательского анализа данных
• Номер детали генератора можно использовать для настройки полных параметров измерений, пределов контроля качества, точек контроля температуры и распечатки данных.
• Камера вмещает до восьми 64-позиционных измерительных плат, в общей сложности 512 деталей
• Доступны печатные платы с разъемами 2.0x2.5, 2.5x3.2, 3.2x5, 3.5x6, 5x7, 5x7.5, 9x14, DIP (полный и половинный)
• Доступны измерительные платы для LVDS, PECL, ECL, CMOS и TTL-устройств
• Электронное переключение
• Одновременно можно измерять четыре генератора
• До 200 измерений генератора с разрешением 1 PPB примерно за 1 секунду

Технические параметры

• Камера для измерения температуры
• Восьмипозиционный корпус платы и объединительная плата
• 4 частотных счетчика
• Источники питания для тестирования
• Системный контроллер
• Плата S&A MFC-100
• Интерфейс GPIB
• Системное программное обеспечение на базе Windows ®
• Маршрутизатор
• 5-портовый коммутатор
