Технические характеристики
- Бесконтактный механизм центрирования пластин в ПЗС-камере используется для оптимизации расположения точек обработки для достижения высокоточного шлифования; угол наклона опорного стола регулируется автоматически, что эффективно сокращает время простоя при коррекции;
- Двухшпиндельный трехпозиционный автоматический станок не создает нагрузки на внешнюю окружность во время шлифования, что позволяет эффективно уменьшить деформацию пластин, повышает прочность пластин, снижает скорость фрагментации и повышает удобство обработки пластин.
Технические параметры
|
Способ шлифовки |
Вращение пластины, продольное врезное шлифование |
||
|
Конструкция |
2 шпинделя, 3 держателя пластин, 1 поворотный стол |
||
|
Размер обработки |
Макс. диаметр |
мм |
Max.ø300 (Φ8"/Φ12") |
|
Диаметр шлифовального круга |
Тип круга |
Специализированный шлифовальный круг |
|
|
Шпиндель |
Количество шпинделей |
шт. |
2 |
|
Мощность шпинделя |
кВт |
5.5 |
|
|
Скорость шпинделя |
об/мин |
1000–6000 |
|
|
Ход по оси Z |
мм |
120 |
|
|
Разрешение по оси Z |
мкм |
0.1 |
|
|
Держатель пластины |
Способ фиксации |
— |
Вакуумное прижимание |
|
Тип держателя |
— |
Пористый керамический (чистый 8" / чистый 12") |
|
|
Скорость вращения |
об/мин |
0–300 |
|
|
Количество |
комплект |
3 |
|
|
Точность уменьшения толщины |
Отклонение внутри пластины |
мкм |
≤4 |
|
Отклонение между пластинами |
мкм |
≤±4 |
|
|
Шероховатость поверхности Ra |
мкм |
≤0.02 (круг 3000#) |
|
|
Точность кольца при грубой шлифовке |
мм |
3±0.15 |
|
|
Точность кольца при чистовой шлифовке |
мм |
3.5±0.15 |
|
|
Оборудование |
Габариты |
мм |
1450×3800×1900 |
|
Вес |
кг |
~4700 |
|
|
Модель |
Стоимость, доллары США |
|

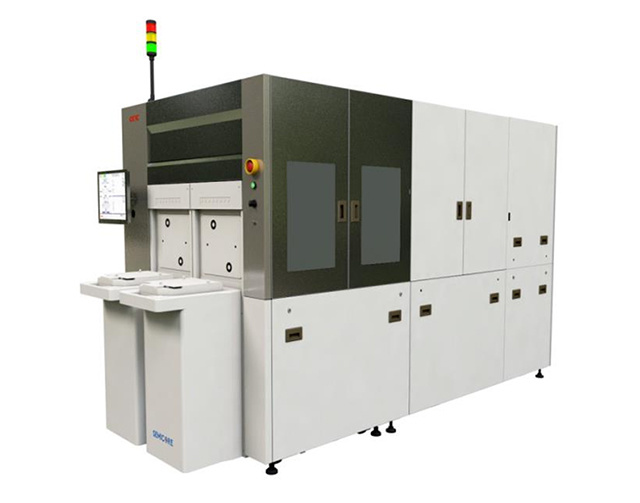

Автоматическая прореживающая машина WG-1281 |
По запросу |
