Технические характеристики
Двухшпиндельный трехпозиционный полностью автоматический станок для уменьшения толщины пластин может быть интегрирован с одношпиндельным полировальным станком и оборудованием для обработки защитной пленки, образуя объединенную систему, что позволяет реализовать комплексную технологию от уменьшения толщины пластин до снятия механических напряжений.
Технические параметры
|
Способ шлифовки |
Вращение пластины, продольное/поперечное врезное шлифование |
||
|
Конструкция |
1 шпиндель, 1 держатель пластины |
||
|
Размер обработки |
— |
мм |
Max.ø300 / Max.ø200 (Φ8"-Φ12") |
|
Шпиндель |
Количество шпинделей |
шт. |
1 |
|
Мощность шпинделя |
кВт |
5.5 |
|
|
Скорость шпинделя |
об/мин |
1000–6000 |
|
|
Ход по оси Z |
мм |
120 |
|
|
Разрешение по оси Z |
мкм |
0.1 |
|
|
Держатель пластины |
Способ фиксации |
— |
Вакуумное прижимание |
|
Тип держателя |
— |
Пористый керамический |
|
|
Скорость вращения |
об/мин |
0–300 |
|
|
Количество |
комплект |
1 |
|
|
Способ очистки |
— |
Ручная очистка масляным камнем |
|
|
Перемещение по оси Y |
Рабочий ход |
мм |
400 |
|
Скорость подачи |
мм/с |
0.01–50 |
|
|
Быстрое перемещение |
мм/с |
100 |
|
|
Минимальное разрешение |
мм |
0.001 |
|
|
Точность уменьшения толщины |
Отклонение внутри пластины |
мкм |
≤4 |
|
Отклонение между пластинами |
мкм |
≤±4 |
|
|
Точность кольца при грубой шлифовке |
мм |
3±0.15 |
|
|
Оборудование |
Габариты |
мм |
860×1847×1741 |
|
Вес |
кг |
~1700 |
|
|
Модель |
Стоимость, доллары США |
|

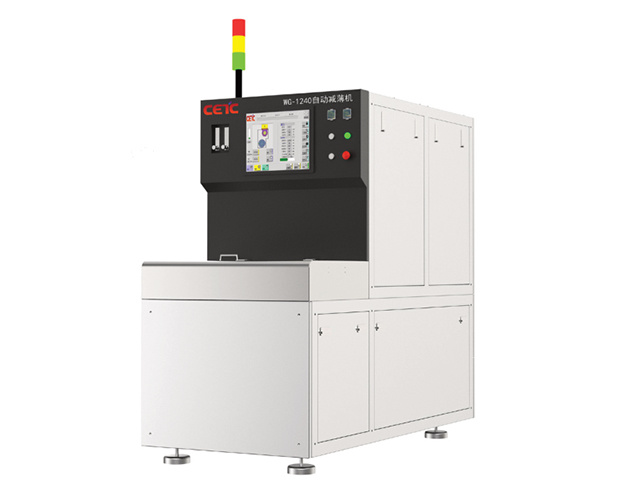

Автоматическая прореживающая машина WG-1240 |
По запросу |
