Технические характеристики
- Станок способен обрабатывать слитки карбида кремния (максимальная толщина 5000 мм), фасонные пластины с рамкой и нестандартные 4/6/8-дюймовые SiC-пластины, используя шлифовальный круг диаметром 300 мм с максимальной скоростью утоньшения 0,9 мкм/с и временем обработки одной пластины менее 5 минут;
- Однопозиционный автоматический станок для утоньшения с одним шпинделем поддерживает два режима измерения: встроенный (диапазон 0-1800 мкм) и внешний (диапазон 0-50000 мкм). Операции загрузки/выгрузки пластин и ручной очистки рабочего стола абразивным камнем выполняются оператором вручную.
Технические параметры
|
Способ шлифовки |
Вращение пластины с продольной/поперечной подачей |
||
|
Конструкция |
1 шпиндель, 1 рабочая платформа |
||
|
Обрабатываемый размер |
— |
мм |
До ø200 (4"-8") |
|
Диаметр шлифовального круга |
— |
мм |
Φ300 |
|
Шпиндель |
Количество |
шт. |
1 |
|
Мощность |
кВт |
7.5 |
|
|
Скорость вращения |
об/мин |
1000-4000 |
|
|
Ход по оси Z |
мм |
120 |
|
|
Разрешение по Z |
мкм |
0.1 |
|
|
Рабочая платформа |
Способ фиксации |
— |
Вакуумное прижимание |
|
Тип платформы |
— |
Пористая керамическая |
|
|
Скорость вращения |
об/мин |
0-300 |
|
|
Количество |
компл. |
1 |
|
|
Очистка платформы |
— |
Ручная очистка абразивным камнем |
|
|
Ось Y платформы |
Рабочий ход |
мм |
400 |
|
Скорость подачи |
мм/с |
0.01-50 |
|
|
Быстрое перемещение |
мм/с |
100 |
|
|
Минимальное разрешение |
мм |
0.001 |
|
|
Оборудование |
Габариты оборудования |
мм |
860×1847×1741 |
|
Вес оборудования |
кг |
~1700 |
|
|
Модель |
Стоимость, доллары США |
|

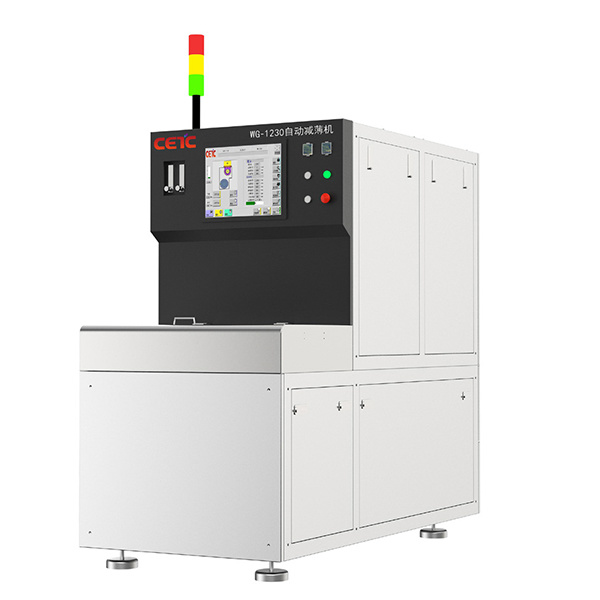

Автоматическая прореживающая машина WG-1230 |
По запросу |
