Технические характеристики
- Специализирован на многопластинчатой резке с возможностью кастомизации рабочего стола (макс. размер заготовки 300×300 мм). Интерфейс выбора групповой обработки позволяет задавать произвольное количество резов для стека пластин;
- Опционально: шпиндель 2.4 кВт (для высокого качества реза), портальная конструкция (повышенная жёсткость и стабильность), функция Sub-CT-правки режущего диска для максимального качества обработки.
Технические параметры
|
Параметр |
Характеристика |
Ед. изм. |
Значение 1 |
Значение 2 |
|
Шпиндель |
Мощность |
кВт |
1.8 |
2.8 |
|
Диапазон скоростей |
об/мин |
6000-60000 |
3000-30000 |
|
|
Ось X |
Рабочий ход |
мм |
300 |
|
|
Диапазон скоростей |
мм/с |
0.1-600 |
||
|
Разрешение |
мм |
0.001 |
||
|
Ось Y |
Рабочий ход |
мм |
300 |
|
|
Разрешение |
мм |
0.0001 |
||
|
Шаговая точность |
мм |
0.002/5 |
||
|
Накопленная погрешность |
мм |
0.003/300 |
||
|
Ось Z |
Рабочий ход |
мм |
30 (при использовании режущего диска Ø58) |
|
|
Повторяемость |
мм |
0.001 |
||
|
Макс. диаметр инструмента |
мм |
58 |
120 |
|
|
Ось θ |
Макс. угол поворота |
град. |
380°±5° |
|
|
Повторяемость |
угл. сек. |
1" |
||
|
Микроскоп |
Увеличение высокое |
— |
1.5x (опция) |
|
|
Увеличение низкое |
— |
0.8x |
||
|
Конфигурация освещения |
— |
Кольцевое + прямое |
||
|
Заготовка |
Размер круглой |
мм |
φ 300 |
|
|
Размер квадратной |
мм |
300x300 (без Sub-CT) 285x285 (с Sub-CT) |
||
|
Прочее |
Функция Sub-CT для правки диска |
— |
Опция |
|
|
Габариты оборудования |
мм |
1085×1040×1805 |
||
|
Вес |
кг |
1200 |
||
|
Модель |
Стоимость, доллары США |
|

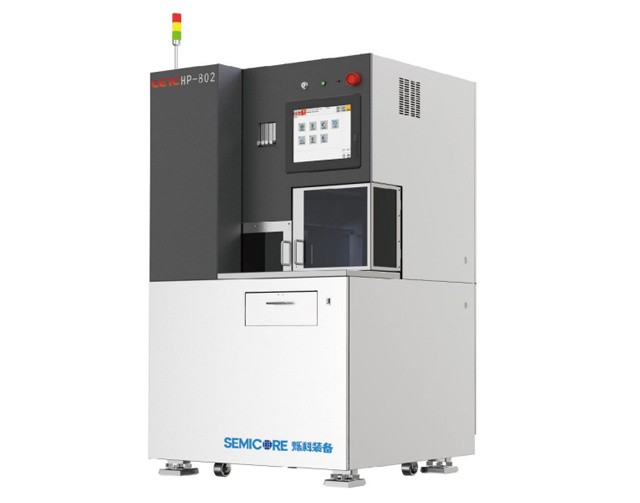

Автоматический режущий станок HP-802 |
По запросу |
