Технические характеристики
- Оборудование для резки пластин из карбида кремния (SiC) с возможностью многопроходной обработки за счет настройки параметров. Максимальный размер заготовки — 200×200 мм;
- Оснащено высокоточным шпинделем для улучшения качества реза. Жесткая портальная конструкция обеспечивает стабильность обработки. Стандартная функция Sub-CT позволяет автоматически править режущий инструмент в процессе работы для поддержания качества реза.
Технические параметры
|
Параметры |
Характеристика |
Единица измерения |
Значение |
|
Шпиндель |
Мощность |
кВт |
1.8 |
|
Диапазон оборотов |
об/мин |
6000–60000 |
|
|
Ось X |
Рабочий ход |
мм |
300 |
|
Диапазон скоростей |
мм/с |
0.1–600 |
|
|
Разрешение |
мм |
0.001 |
|
|
Ось Y |
Рабочий ход |
мм |
300 |
|
Разрешение |
мм |
0.0001 |
|
|
Шаговая точность |
мм |
0.002/5 |
|
|
Накопленная погрешность |
мм |
0.003/300 |
|
|
Ось Z |
Рабочий ход |
мм |
30(при использовании режущего диска φ58) |
|
Повторяемость |
мм |
0.001 |
|
|
Макс. диаметр инструмента |
мм |
58 |
|
|
Ось θ |
Макс. угол поворота |
град. |
380°±5° |
|
Повторяемость |
угл. сек. |
1" |
|
|
Микроскоп |
Увеличение (высокое) |
— |
1.5x (опция) |
|
Увеличение (низкое) |
— |
0.8x |
|
|
Освещение |
— |
Кольцевое + прямое |
|
|
Заготовка |
Круглая (макс. размер) |
мм |
φ8 и менее |
|
Прямоугольная (макс. размер) |
мм |
200×200 (без Sub-CT) /200×200 (с Sub-CT) |
|
|
Дополнительно |
Функция Sub-CT (правка диска) |
— |
Опция |
|
Габариты |
мм |
1085×1040×1805 |
|
|
Вес |
кг |
1200 |
|
Модель |
Стоимость, доллары США |
|

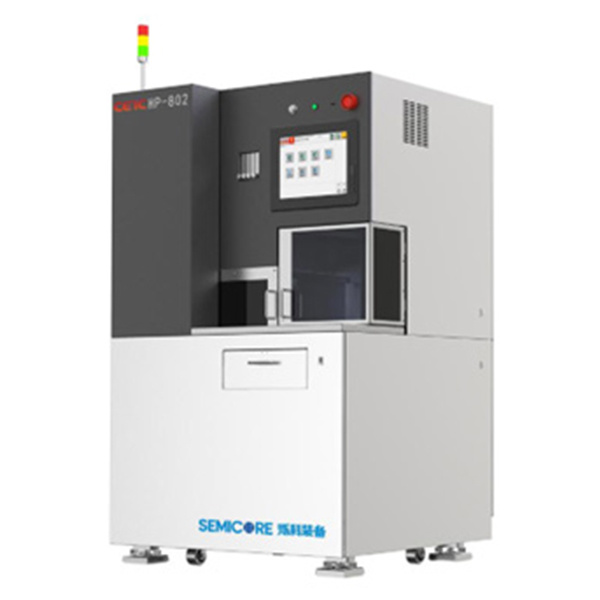

Автоматический режущий станок HP-802C |
По запросу |
