Технические характеристики
- Хорошо подходит для резки нескольких деталей, настраиваемый рабочий стол, максимальный размер заготовки 156 мм x 156 мм; через сложный интерфейс выбора обработки можно обрабатывать любое количество деталей из нескольких частей;
- Дополнительный мощный шпиндель мощностью 2,4 кВт для удовлетворения требований более высокого качества резки; подходит для керамической подложки, стекла, корпуса упаковки, кремниевой пластины, дискретного устройства, светодиодной печатной платы, упаковки из смолы, процесса резки устройств оптической связи.
Технические параметры
|
Параметры |
Характеристика |
Ед. изм. |
Значение / Диапазон |
|
Шпиндель |
Мощность |
кВт |
AC: 1.5/2.2; DC: 1.8/2.4 |
|
Диапазон скоростей |
об/мин |
AC: 3000–40000; DC: 6000–60000 |
|
|
Ось X |
Рабочий ход |
мм |
230 |
|
Диапазон скоростей |
мм/с |
0.1–400 |
|
|
Разрешение |
мм |
0.001 |
|
|
Ось Y |
Рабочий ход |
мм |
160 |
|
Разрешение |
мм |
0.0005 |
|
|
Шаговая точность |
мм |
0.002/5 |
|
|
Накопленная погрешность |
мм |
0.003/160 |
|
|
Ось Z |
Рабочий ход |
мм |
22 (при использовании режущегодиска Ø58) |
|
Повторяемость |
мм |
0.01 |
|
|
Макс. диаметр инструмента |
мм |
8 |
|
|
Ось θ |
Макс. угол поворота |
град. |
320° |
|
Повторяемость |
угл. сек |
1.5" |
|
|
Микроскоп |
Увеличение объектива |
— |
1.5x (опционально) |
|
Конфигурация освещения |
— |
Кольцевое + прямое |
|
|
Заготовка |
Размер круглой |
мм |
6 дюймов |
|
Размер квадратной |
мм |
156×156 |
|
|
Прочее |
Габариты |
мм |
608×900×1650 |
|
Вес |
кг |
500 |
|
Модель |
Стоимость, доллары США |
|

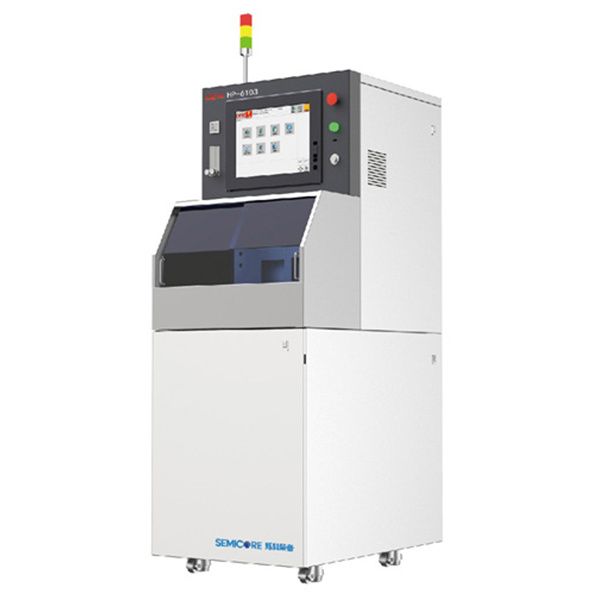

Автоматический режущий станок HP-6103/6100 |
По запросу |
