Характеристики
Чертежи
- XYZ движение
- Ход до 200μm/axis
- Степень нагрузки до 300g
- Версия с закрытым контуром для высокой точности
- Доступна UHV версия
| Тип | P60.XYZ200S | P60.XYZ200K | Ед. изм |
|---|---|---|---|
| Активные оси | X, Y, Z | X, Y, Z | |
| Управляющие каналы | 4 | 4 | |
| Диапазон движения(0~120V) | 160 | 160 | μm±10% |
| Диапазон движения(0~150V) | 200 | 200 | μm±10% |
| Датчик | SGS | - | |
| Разрешение | 5.5 | 2 | nm |
| Линейность | 0.2 | - | %F.S. |
| Воспроизводимость | 0.1 | - | %F.S. |
| Резонансная частота без нагрузки | 270 | 270 | Hz±20% |
| Резонансная частота@100g | 110 | 110 | Hz±20% |
| Резонанс. частота без нагрузки @50% Диап. движения | 20 | 20 | Hz±20% |
| Эл. емкость | 14/14/7.2 | 14/14/7.2 | μF±20% |
| Материал | Алюминий | Алюминий | |
| Рабочая температура | -20~80 | -20~80 | °C |
| Степень нагрузки | 300 | 300 | g |
| Масса | 740 | 740 | g±5% |

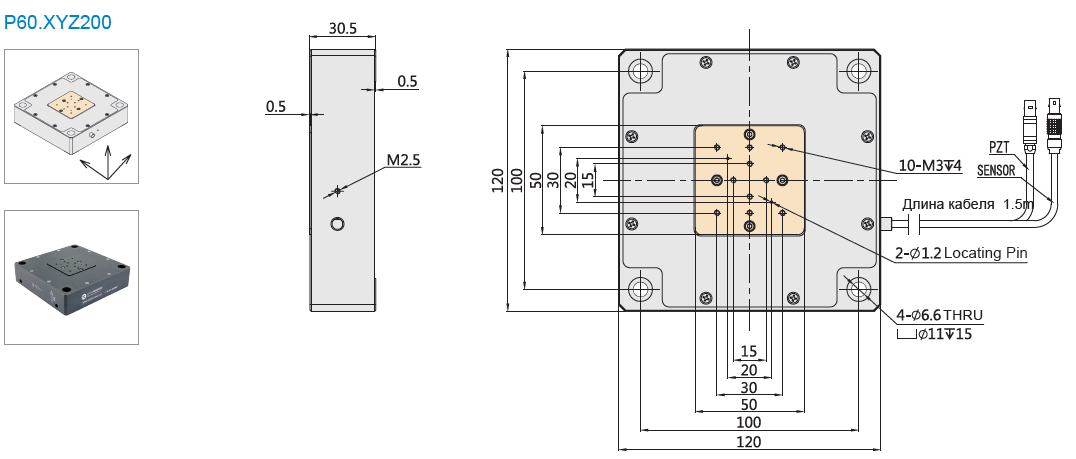

Чертежи
