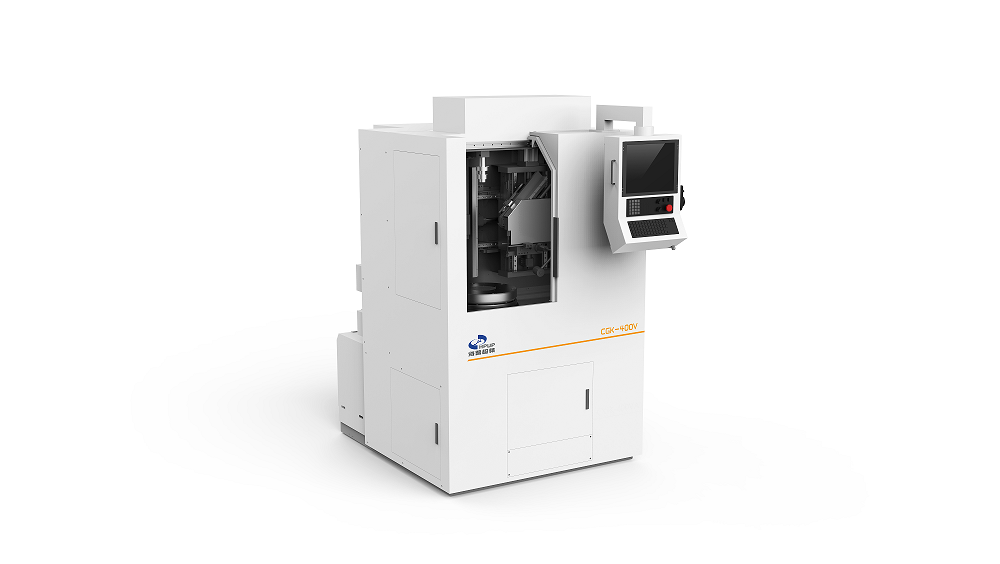

Специальный станок для обнаружения с ЧПУ и обработки коррекции отклонения оптической оси объектива и геометрической оси держателя объектива.
Технические параметры
|
Базовая конфигурация |
Сверхточный газогидростатический поворотный стол, высокоточная пара линейных перемещений |
||
|
Система управления |
Программируемый контроллер CK3M |
||
|
Программное обеспечение для обработки данных |
Программное обеспечение для обработки сверхточных токарных станков с оптическим центрированием |
||
|
Разрешение программирования |
0,1 мкм |
||
|
Максимальный размер держателя объектива, который может быть обработан |
Наружный диаметр 400 мм, высота 80 мм |
||
|
Точность расположения оптической оси объектива и центра оправы |
3 мм |
||
|
Линейная ось |
Ось X |
Ось Z |
Ось Y |
|
Тип |
Высокоточная пара линейных перемещений |
Высокоточная пара линейных перемещений |
Сверхточный газогидростатический шпиндель |
|
Максимальный ход |
280 мм |
240 мм |
Диаметр регулировочного стола 400 мм |
|
Привод |
Сервопривод |
Сервопривод |
Встроенный двигатель |
|
Прямолинейность |
3 мкм/полный ход |
3 мкм/полный ход |
Точность вращения: 0,3 мкм |
|
Максимальная скорость подачи |
25 мм/c |
25 мм/c |
|
|
Точность позиционирования |
2 мкм |
2 мкм |
|
|
Основные условия |
Требования к сжатому воздуху |
Требования к источнику питания |
Размер и вес оборудования |
|
Контроль температуры: 22°С Влажность: 50% |
Давление подачи воздуха: 0,6 МПа Расход подаваемого воздуха: 0,3 м3/мин Точность фильтрации: 0,5 мкм |
220 В, однофазный, 50 Гц, Номинальная мощность: 8 кВт |
Размер: 2150 * 1450 * 2350 мм Вес: 4 т |
|
Модель |
Стоимость, доллары США |
|
CGK-400V |
По запросу |
