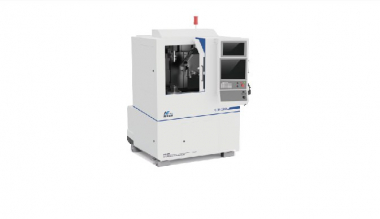

Вертикальный сверхточный токарно-оптический центрирующий станок с ЧПУ CGK-200V

Базовая конфигурация

Сверхточный газогидростатический поворотный стол, высокоточная пара линейных перемещений, система автоматического центрирования оптической оси

Система управления

Программируемый контроллер CK3M

Разрешение программирования

0,1 мкм

Максимальный размер держателя объектива, который может быть обработан

Наружный диаметр 200 мм, высота 76 мм

Регулируемый угол наклона универсального крепления

1°

Ход регулировки перемещения универсального приспособления

1,5 мм

-

Ось X

Ось Z

Проигрыватель

Тип

Высокоточная пара линейных перемещений, полностью замкнутый контур управления

Высокоточная пара линейных перемещений, полностью замкнутый контур управления

Сверхточный газогидростатический шпиндель с полностью замкнутым контуром управления

Максимальный ход

200 мм

150 мм

Диаметр регулировочного стола 200 мм

Привод

Сервопривод

Сервопривод

Встроенный двигатель

Максимальная скорость подачи

25 мм/с

25 мм/с

Прямолинейность

3 мкм/полный ход

3 мкм/полный ход

Точность вращения 0,3 мкм

Точность позиционирования

2 мкм

2 мкм

-

Основные условия

Требования к сжатому воздуху

Требования к источнику питания

Размер и вес оборудования

Контроль температуры: 22 °С

Влажность: 50%

Давление подачи воздуха: 0,6 Мпа

Расход подаваемого воздуха: 0,3 м³/мин

Точность фильтрации: 0,5 мкм

220 В, однофазный, 50 Гц, Номинальная мощность 8 кВт

Размер: 1860 * 1300 * 1936 мм

Вес: 3,6 т

Модель

Стоимость, доллары США

CGK-200V

По запросу
