Технические характеристики

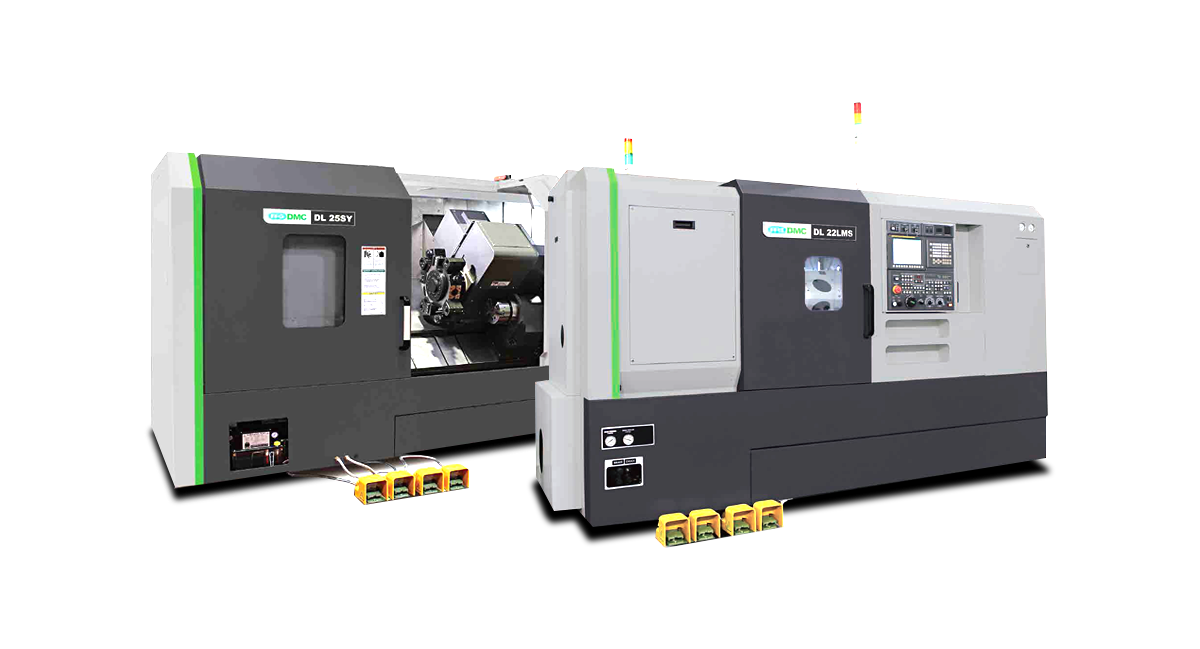

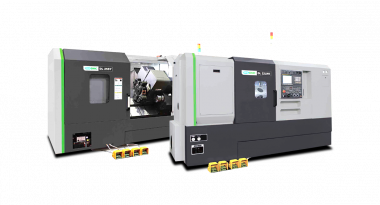

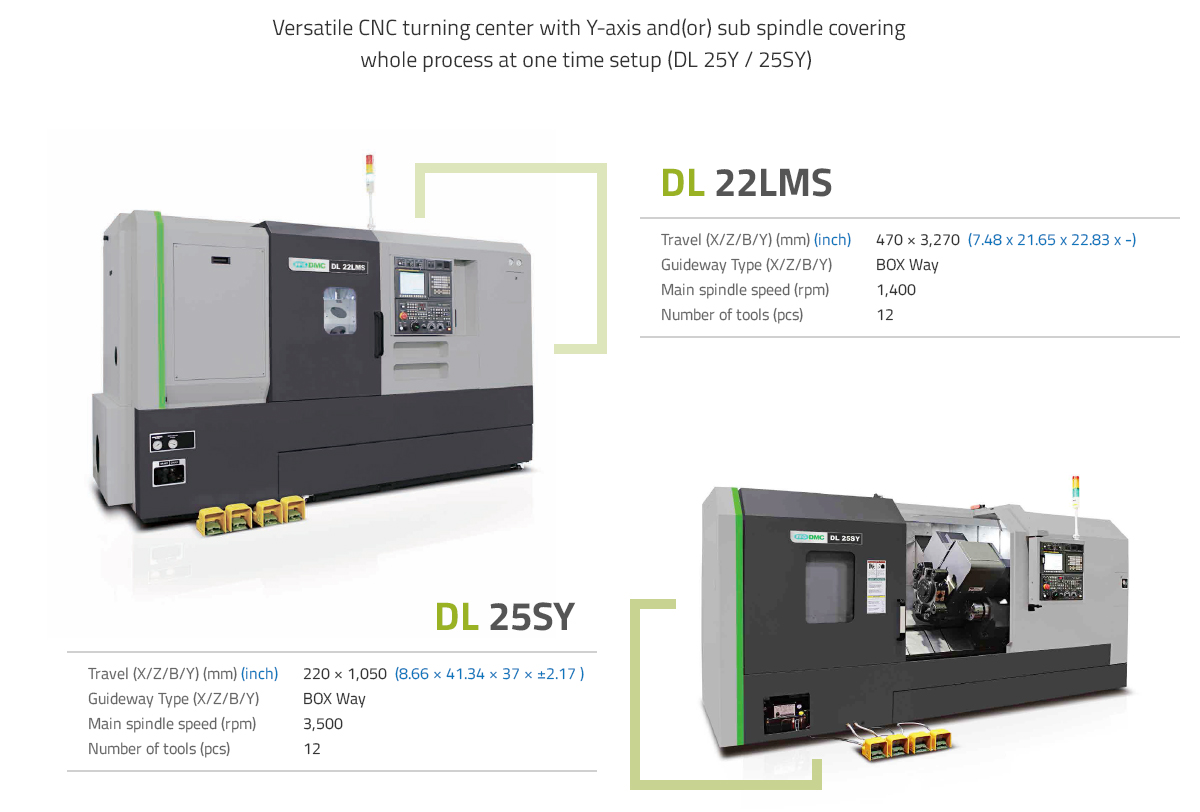

Универсальный токарный центр с ЧПУ с осью Y и (или) вспомогательным шпинделем, обеспечивающий одновременную настройку всего процесса (DL 25Y / 25 SY).
Технические параметры
|
Спецификации |
Ед. измерения |
DL 22LMS |
DL 25MS |
DL 25Y |
DL 25SY |
|
Диаметр над станиной |
мм |
550 |
710 |
710 |
710 |
|
Макс. диаметр точения |
мм |
360 |
400 |
400 |
400 |
|
Макс. длина точения |
мм |
280 |
1,000 |
1,000 |
1,000 |
|
Стандартный размер патрона (Главный/Подчиненный) |
дюйм |
500 |
10" / 8" [Встроенный: 6"] |
10" / - |
10" / 8" [Встроенный: 6"] |
|
Ёмкость для прутка (Главный/Подчиненный) |
мм |
64 / Встроенный: 28 |
76 / 65 [Встроенный: 27] |
76 / - |
76 / 65 [Встроенный: 27] |
|
Макс. скорость шпинделя (Главный/Подчиненный) |
об/мин |
4,000 / 6,000 |
3,500 / Макс. 4,000 [Встроенный: 6,000] |
3,500 / - |
3,500 / Макс. 4,000 [Встроенный: 6,000] |
|
Нос шпинделя (Главный/Подчиненный) |
A2-6/A2-5Mill |
A2-8Mill/A2-6Mill [Встроенный A2-5Mill] |
A2-8Mill / - |
A2-8Mill/A2-6Mill [Встроенный A2-5Mill] |
|
|
Диаметр отверстия шпинделя (Главный/Подчиненный) |
мм |
76 / Встроенный: 40 |
86 / 76 [Встроенный: 40] |
86 / - |
86 / 76 [Встроенный: 40] |
|
Главный двигатель шпинделя (Пост./30 мин) |
кВт |
11 / 15 |
18.5 / 22 |
18.5 / 22 |
18.5 / 22 |
|
Подчиненный двигатель шпинделя (Пост./30 мин) |
кВт |
5.5 / 7.5 |
11 / 15 [Встроенный: 5.5/7.5] |
- |
11 / 15 [Встроенный: 5.5/7.5] |
|
Двигатель фрезерного шпинделя (Пост./30 мин) |
кВт |
2.2 / 3.7 |
3.7 / 5.5 |
3.7 / 5.5 |
3.7 / 5.5 |
|
Перемещение по осям X/Z/B/Y |
мм |
190 / 550 / 580 / - |
210 / 1,050 / 940 / - |
210 / 1,050 / - / ±55 |
210 / 1,050 / 940 / ±55 |
|
Тип направляющих (X/Z) |
Коробчатый |
Коробчатый |
Коробчатый |
Коробчатый |
|
|
Тип направляющих (B/Y) |
Коробчатый |
Коробчатый / - |
- / Коробчатый |
Коробчатый / Коробчатый |
|
|
Скорость быстрого перемещения по осям X/Z/B/Y |
м/мин |
24 / 24 / 24 / - |
20 / 24 / 16 / - |
20 / 24 / - / 10 |
20 / 24 / 16 / 10 |
|
Тип индексации револьверной головки |
Servo, BMT55 |
Servo, BMT55 |
Servo, BMT55 |
Servo, BMT55 |
|
|
Макс. количество инструментов |
шт |
12 |
12 |
12 |
12 |
|
Размер хвостовика режущего инструмента |
мм |
25 |
25 |
25 |
25 |
|
Диаметр расточного бруса |
мм |
40 |
40 |
40 |
40 |
|
Время индексации револьверной головки (Одно положение) |
сек |
0.2 |
0.2 |
0.2 |
0.2 |
|
Вес станка |
кгс |
4,500 |
7,500 |
7,800 |
7,800 |
|
Высота |
мм |
2050 |
2200 |
2200 |
2200 |
|
Длина |
мм |
3320 |
4100 |
4100 |
4100 |
|
Ширина |
мм |
1600 |
2000 |
2000 |
2000 |
|
Потребляемая мощность |
кВА |
42 |
43 |
40 |
47 |
|
Контроллер |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
|
Модель |
Стоимость, доллары США |
|
DL 22LMS |
По запросу |
|
DL 25MS |
По запросу |
|
DL 25Y |
По запросу |
|
DL 25SY |
По запросу |
