Технические характеристики

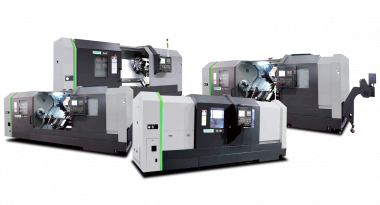

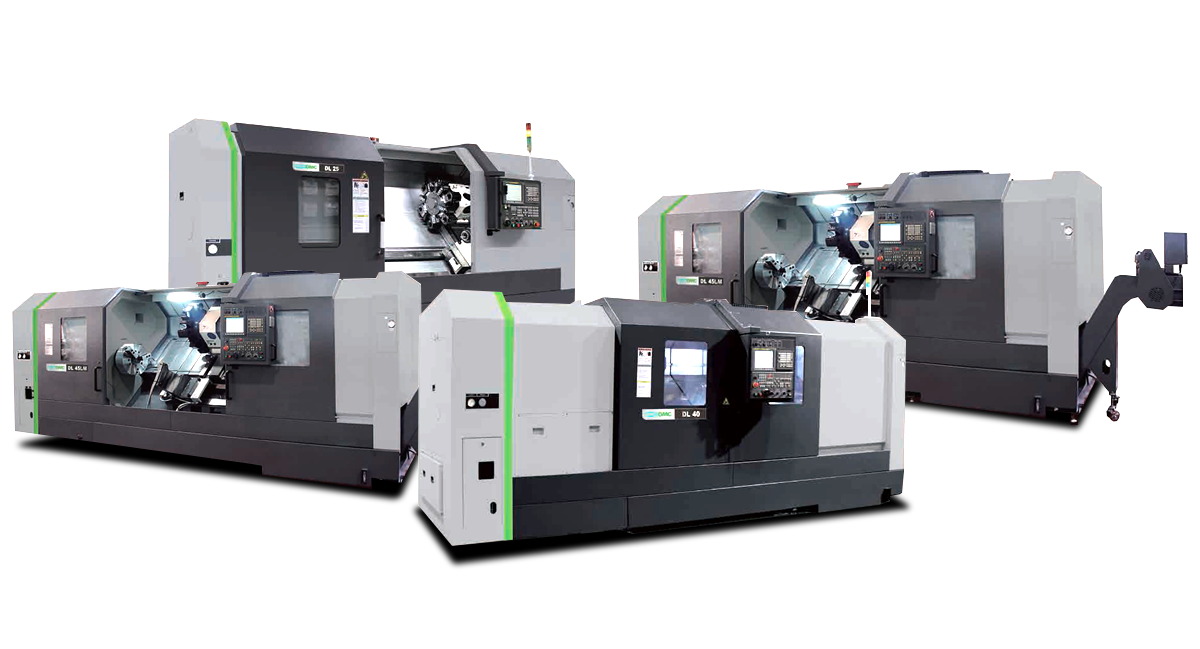

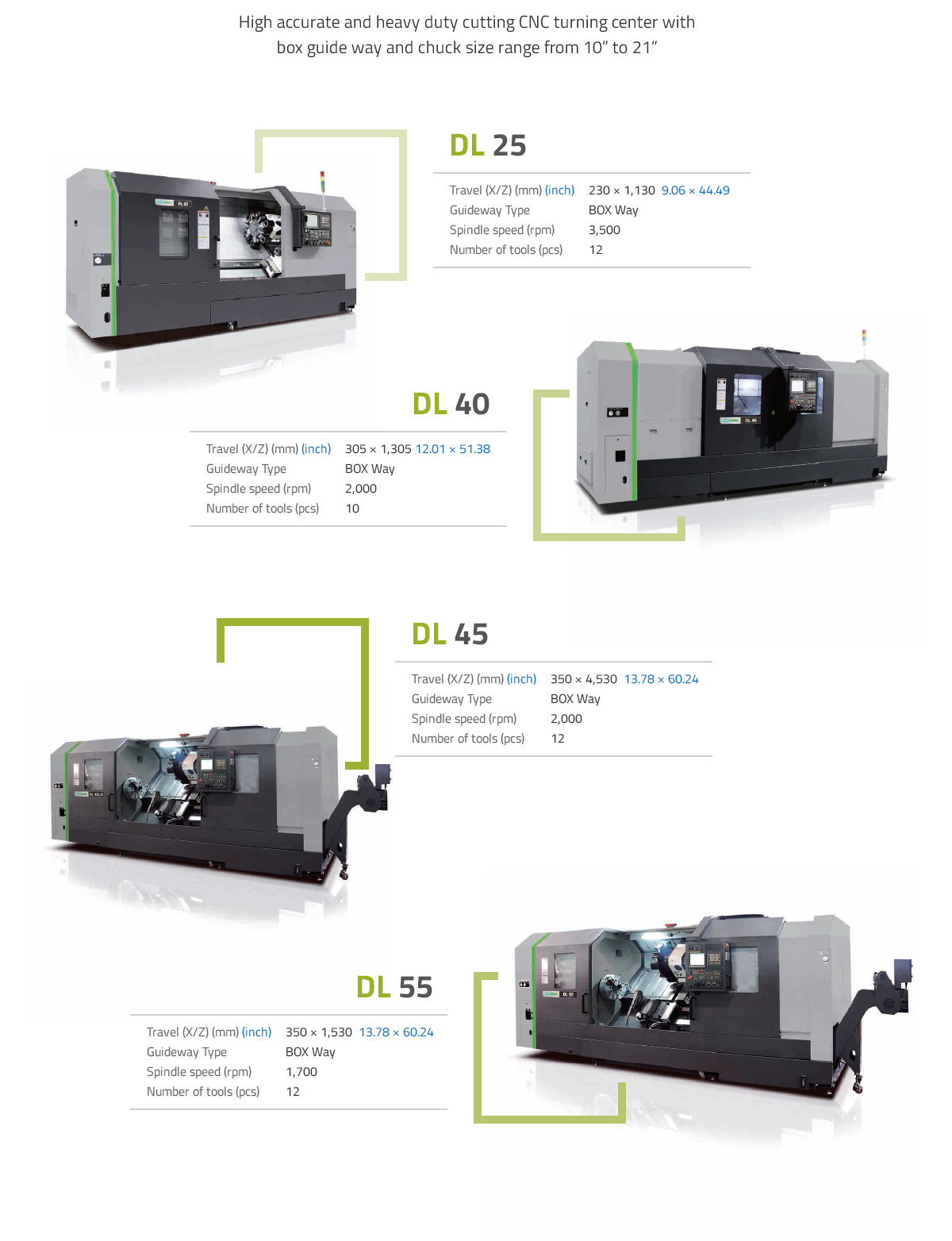

Высокоточный и сверхпрочный режущий токарный центр с ЧПУ с коробчатой направляющей и патроном размером от 10 " до 21"
Технические параметры
|
Спецификации |
Ед. изм. |
DL 25 |
DL 25M |
DL 30 |
DL 30L |
DL 30M |
DL 30LM |
DL 40 |
DL 40L |
DL 40M |
DL 40LM |
|
Диаметр над станиной |
мм |
610 |
610 |
610 |
610 |
610 |
610 |
750 |
750 |
750 |
750 |
|
Макс. диаметр обработки |
мм |
400 |
400 |
400 |
400 |
400 |
400 |
560 |
560 |
520 |
520 |
|
Макс. длина обработки |
мм |
1,080 |
1,080 |
1,080 |
2,080 |
1,080 |
2,080 |
1,255 |
1,655 |
1,255 |
1,655 |
|
Проходное отверстие шпинделя |
мм |
76 |
76 |
90 |
90 |
90 |
90 |
119 |
119 |
119 |
119 |
|
Макс. скорость шпинделя |
об/мин |
3,500 |
3,500 |
3,000 |
3,000 |
3,000 |
3,000 |
2,000 |
2,000 |
2,000 |
2,000 |
|
Шпиндельный нос |
- |
A2-8 |
A2-8 Mill |
A2-8 |
A2-8 |
A2-8 Mill |
A2-8 Mill |
A2-11 |
A2-11 |
A2-11 Mill |
A2-11 Mill |
|
Диаметр шпиндельного отверстия |
мм |
86 |
86 |
105 |
105 |
105 |
105 |
132 |
132 |
132 |
132 |
|
Стандартный размер патрона |
дюйм |
10"[12"] |
10"[12"] |
12" |
12" |
12" |
12" |
15"[18"] |
15"[18"] |
15"[18"] |
15"[18"] |
|
Основной шпиндельный двигатель (пост. нагрузка/30 мин) |
кВт |
15/ |
15/ |
15/ |
15/ |
15/ |
15/ |
18.5/ |
18.5/ |
18.5/ |
18.5/ |
|
Двигатель фрезерного шпинделя (пост. нагрузка/30 мин) |
кВт |
- |
3.7/ |
- |
- |
3.7/ |
3.7/ |
- |
- |
3.7/ |
3.7/ |
|
Перемещение по осям X/Z |
мм |
230/ |
230/ |
230/ |
230/ |
230/ |
230/ |
305/ |
305/ |
305/ |
305/ |
|
Тип направляющих (X/Z) |
- |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
20/24 |
20/24 |
20/24 |
20/18 |
20/24 |
20/18 |
18/20 |
18/20 |
18/20 |
18/20 |
|
Тип револьверной головки |
- |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, |
|
Макс. количество инструментов |
шт. |
12 |
12 |
12 |
12 |
12 |
12 |
10 |
10 |
12 |
12 |
|
Размер хвостовика режущего инструмента |
мм |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
Диаметр сверлильного бара |
мм |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Время индексации револьверной головки (одна позиция) |
сек |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.18 |
0.18 |
|
Диаметр пиноли задней бабки |
мм |
110 |
110 |
110 |
110 |
110 |
110 |
130 |
130 |
130 |
130 |
|
Конус пиноли задней бабки |
- |
MT#5 |
MT#5 |
MT#5 |
MT#5 |
MT#5 |
MT#5 |
MT#4 |
MT#4 |
MT#4 |
MT#4 |
|
Вес машины |
кгс |
7,100 |
7,100 |
7,100 |
8,600 |
7,100 |
8,600 |
8,600 |
9,100 |
8,600 |
9,100 |
|
Высота |
мм |
2050 |
2050 |
2050 |
2021 |
2050 |
2021 |
2281 |
2292 |
2281 |
2292 |
|
Длина |
мм |
3920 |
3920 |
3920 |
5237 |
3920 |
5237 |
4400 |
5080 |
4400 |
5080 |
|
Ширина |
мм |
1810 |
1810 |
1810 |
1810 |
1810 |
1810 |
1854 |
1876 |
1854 |
1876 |
|
Мощность |
кВА |
32 |
34 |
32 |
32 |
32 |
34 |
37 |
37 |
42 |
42 |
|
Контроллер |
- |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
Технические характеристики:
|
Спецификации |
ЕДИНИЦЫ |
DL 45 |
DL 45L |
DL 45M |
DL 45LM |
DL 55 |
DL 55L |
DL 55M |
DL 55LM |
|
Диаметр над станиной |
мм |
775 |
775 |
775 |
775 |
775 |
775 |
775 |
775 |
|
Макс. диаметр точения |
мм |
690 |
690 |
620 |
620 |
690 |
690 |
620 |
620 |
|
Макс. длина точения |
мм |
1,465 |
2,265 |
1,465 |
2,265 |
1,465 |
2,265 |
1,465 |
2,265 |
|
Проходное отверстие шпинделя |
мм |
119 |
119 |
119 |
119 |
165 |
165 |
165 |
165 |
|
Макс. скорость шпинделя |
об/мин |
2,000 |
2,000 |
2,000 |
2,000 |
1,700 |
1,700 |
1,700 |
1,700 |
|
Шпиндельный нос |
A2-11 |
A2-11 |
A2-11 Mill |
A2-11 Mill |
A2-15 |
A2-15 |
A2-15 Mill |
A2-15 Mill |
|
|
Диаметр отверстия шпинделя |
мм |
132 [161] |
132 [161] |
132 [161] |
132 [161] |
181 |
181 |
181 |
181 |
|
Размер патрона |
дюйм |
18″ [21″] |
18″ [21″] |
18″ [21″] |
18″ [21″] |
21″ |
21″ |
21″ |
21″ |
|
Главный мотор шпинделя (Пост./30 мин) |
кВт |
30/37 |
30/37 |
30/37 |
30/37 |
30/37 |
30/37 |
30/37 |
30/37 |
|
Мотор шпинделя для фрезерования (Пост./30 мин) |
кВт |
- |
- |
5.5/7.5 |
5.5/7.5 |
- |
- |
5.5/7.5 |
5.5/7.5 |
|
Перемещение по осям X/Z |
мм |
350/ |
350/ |
350/ |
350/ |
350/ |
350/ |
350/ |
350/ |
|
Тип направляющих (X/Z) |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
Короб |
|
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
20/18 |
20/18 |
20/18 |
20/18 |
20/18 |
20/18 |
20/18 |
20/18 |
|
Тип индексации револьверной головки |
Servo, |
Servo, |
Servo, |
Servo, |
Servo, BMT |
Servo, |
Servo, |
Servo, |
|
|
Макс. количество инструментов |
ед. |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Размер инструмента для точения |
мм |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
|
Диаметр оправки |
мм |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
Время индексации револьверной головки (одна станция) |
сек |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
|
Диаметр пиноли задней бабки |
мм |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Конус пиноли задней бабки |
MT#4 |
MT#4 |
MT#4 |
MT#4 |
MT#5 |
MT#5 |
MT#5 |
MT#5 |
|
|
Вес станка |
кгс |
9,200 |
13,200 |
9,200 |
13,200 |
9,200 |
13,200 |
9,200 |
13,200 |
|
Высота |
мм |
2354 |
2354 |
2354 |
2354 |
2354 |
2354 |
2354 |
2354 |
|
Длина |
мм |
5010 |
5810 |
5010 |
5810 |
5010 |
5810 |
5010 |
5810 |
|
Ширина |
мм |
2202 |
2183 |
2202 |
2183 |
2202 |
2183 |
2202 |
2183 |
|
Мощность |
кВА |
59 |
59 |
68 |
68 |
59 |
59 |
68 |
68 |
|
Контроллер |
- |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
F0i-TF |
|
Модель |
Стоимость, доллары США |
|
DL 25 |
По запросу |
|
DL 25M |
По запросу |
|
DL 30 |
По запросу |
|
DL 30L |
По запросу |
|
DL 30M |
По запросу |
|
DL 30LM |
По запросу |
|
DL 40 |
По запросу |
|
DL 40L |
По запросу |
|
DL 40M |
По запросу |
|
DL 40LM |
По запросу |
|
DL 45 |
По запросу |
|
DL 45L |
По запросу |
|
DL 45LM |
По запросу |
|
DL 55 |
По запросу |
|
DL 55L |
По запросу |
|
DL 55M |
По запросу |
|
DL 55LM |
По запросу |
