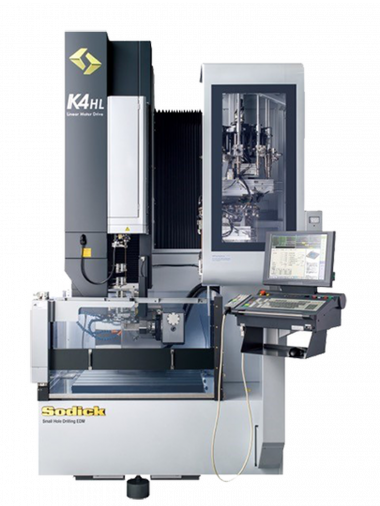

Электроэрозионный сверлильный станок K4HL

Технические характеристики

Обеспечивает высокоскоростное и высокоточное сверление отверстий в “полностью автоматическом” режиме.

Представляем новый 5-осевой станок для сверления небольших отверстий с плоским жестким линейным двигателем K4HL с ЧПУ от Sodick. Этот ультрасовременный станок был разработан специально для решения задач, требующих высокоскоростного сверления тысяч небольших высокоточных отверстий, которые часто встречаются в аэрокосмической, медицинской и электронной промышленности.

Длительная непрерывная работа

Автоматический податчик электродов (AEF) Sodick входит в стандартную комплектацию. Это обеспечивает автоматическую подачу электродов. Новый дополнительный автоматический преобразователь подачи электродов (AEF-C) позволяет выполнять непрерывную обработку тысяч отверстий. Кроме того, устройство автоматической смены нижних направляющих (LGC) позволяет обрабатывать отверстия различных размеров. Для дальнейшего усовершенствования доступны поворотный стол (A/B) и датчик детали.

Функция обнаружения проникновения

K4HL в стандартной комплектации оснащен функцией обнаружения проникновения. Поскольку проплавление полых заготовок, таких как лопатки турбин, обнаруживается автоматически и обработка прекращается, можно предотвратить ненужную обработку после проплавления и исключить ненужную подачу для обработки, что сокращает время обработки. т. е. В качестве рабочей жидкости используется деионизированная вода.

Совместим с труднообрабатываемыми материалами, такими как титан

Мы недавно разработали “источник питания SPK”, специализирующийся на обработке мелких отверстий. Оптимальное сервоуправление обеспечивает высокоскоростное и высококачественное сверление отверстий в труднообрабатываемых материалах, таких как титановые сплавы / никелевые сплавы, а также в железе / цементированном карбиде / меди / алюминии / латуни. Программное обеспечение для автоматического программирования “LN Assist” поддерживает создание программ с помощью простых операций с использованием метода интерактивного ввода. Непрерывная обработка нескольких отверстий возможна благодаря включению дополнительных устройств, таких как AEF-C, ATC и LGC, которые можно легко запрограммировать.

Характеристики

• Жесткие линейные моторные приводы (оси X, Y, Z)
• Автоматический податчик электродов (AEF)
• Система деионизатора воды
• Ось W (программируемая высота направляющей электрода)

• Диэлектрический охладитель
• Подключение по локальной сети
• Автоматическое обнаружение прорыва
• Сверление отверстий в форме диффузора

Опции

• Контроллер SPK-E (до 8 осей)
• Автоматическая смена инструмента (18 позиций)
• Программируемый переключатель направляющих (8 станций)

• Автоматическая смена устройства подачи электродов (9 станций)
• Встроенный датчик детали
• Встроенный стол по оси A/B

Технические параметры
