Технические характеристики

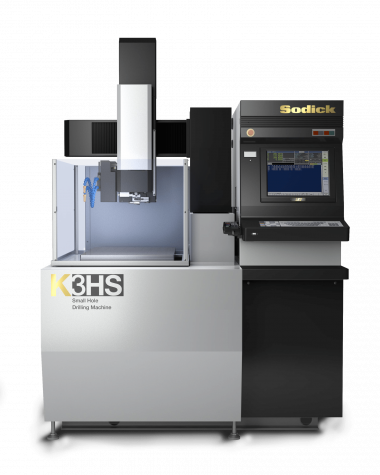

K3HS - это высокоскоростная машина для сверления небольших отверстий, которая часто используется в качестве производственной машины для электроэрозионной обработки начальных отверстий в штамповых пластинах.

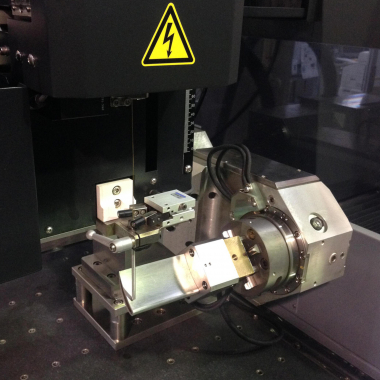

K3HS - это высокоскоростной электроэрозионный станок для сверления небольших отверстий, который сверлит труднообрабатываемые твердосплавные и термообработанные детали. K3HS часто используется в качестве производственного станка для электроэрозионной обработки начальных отверстий в штамповых пластинах и иногда комбинируется со вспомогательной осью для индексирования или поворота заготовки.
Высокоскоростное сверление
Поскольку высокоскоростная машина для сверления K3HS оснащена K-SMC, контроллером движения Sodick, включается оптимизированное сервоуправление, которое повышает скорость резки до 200%.
Подача
Точная подача контролируется для стабильной обработки.
Экологически чистый
Серия K отличается энергосберегающими конструкциями и технологиями. По сравнению с обычными бурильными машинами K3HS позволяет снизить среднее потребление энергии до 60%.
LN Assist
Система автоматического программирования LN Assist входит в стандартную комплектацию K3HS. Упрощенный графический экран упрощает управление. Поскольку LN assist также способен выполнять ряд вычислений и макрофункций, операторы могут легко работать с любыми сложными схемами резки и программами, не зависящими от их навыков. Доступна настраиваемая функция, с помощью которой операторы могут регистрировать свои собственные программы в качестве утилиты.
АПЭ
Входящий в стандартную комплектацию K3HS автоматический податчик электродов Sodick обеспечивает непрерывную резку несколькими электродами для автоматической обработки. Sodick AEF(АПЭ - автоматический податчик электродов) способен обрабатывать электроды диаметром от 0,02 ” до 0,12” с переменной производительностью, до 40 электродов диаметром 0,02 ”
Образцы:
Материал: STAVAX
Толщина: 0,79” (20 мм)
Материал электрода: медная (Cu) труба
Диаметр электрода: Φ0.02” (Φ0.5 мм), Φ 0.039” (Φ1.0 мм), Φ 0.079” (Φ2.0 мм)
Диэлектрическая жидкость: Вода
Характеристики
- AEF (Автоматический податчик электродов)
- Комплект для зажима заготовки
- Ось W
- Возможности "Loran” по формированию диффузора
- Новый элемент управления LK2/LK20
- Схема энергосбережения
Опции
- Усилитель-Бустер
Технические параметры
|
Перемещение по оси X |
11,81” (300 мм) |
|
Перемещение по оси Y |
15,75” (400 мм) |
|
Перемещение по оси Z |
11,81” (300 мм) |
|
Перемещение по оси W |
9,06” (230 мм) |
|
Сервосистема по оси X-Y-W |
Серводвигатель переменного тока |
|
Двигатель по оси Z |
Микрошаговый Импульсный двигатель |
|
Диаметр электрода |
Φ.010” ~ .12” (Φ.25 ~ 3 мм) |
|
Размер рабочего стола |
15,75 ”x 17,72” (400 x 450 мм) |
|
Расстояние от направляющей до стола |
10.63” ~ 19.69” (270 ~ 500 мм) |
|
Размеры машины |
56,10 ”x 44,09” x 81,89” (1425 x 1120 x 2080 мм) |
|
Макс. Вес обрабатываемой детали |
440,9 фунтов (200 кг) |
|
Вес машины |
1873,9 фунтов (850 кг) |
|
Модель |
Стоимость, доллары США |
|
K3HS |
По запросу |
