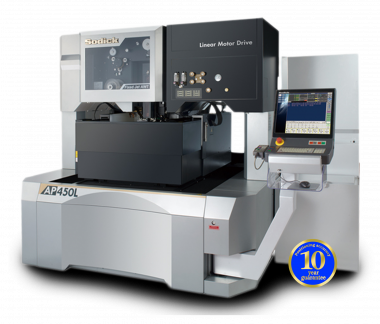

Электроэрозионный станок AP450L

Технические характеристики

Электроэрозионный станок AP450L представляет собой мостовой / портальный станок, который значительно повышает точность позиционирования и обработки, поскольку в нем используются преимущества быстрого перемещения оси без люфта и технология Eco-Cut O.

Электроэрозионный станок AP450L оснащен технологией линейного двигателя компании Sodick. Серия AP - это линейка высокопроизводительных высокоточных станков Sodick. AP450L - это станок для обработки тонкой проволоки, который идеально подходит для электроэрозионной обработки небольших сложных прецизионных деталей, требующих тонкого диаметра проволоки и точности резки 2 микрона. Благодаря масляному диэлектрику AP450L обеспечивает минимальный перегорание, что обеспечивает максимальную точность резки.

Линейные моторные приводы с абсолютной обратной связью по стеклянной шкале В сочетании с мостовой конструкцией

Высокоточный электроэрозионный станок для резки проволоки с плоским жестким линейным приводом AP450L от Sodick обладает улучшенными характеристиками резки, что идеально подходит для микрообработки. Комбинация системы привода с плоским жестким линейным двигателем и мостовой конструкции позволяет значительно повысить точность позиционирования и обработки. Преимущество заключается в точном перемещении оси без люфта при минимизации деформации конструкции станка. Высокий уровень начальной точности обработки может поддерживаться в течение длительного периода времени. Двухстоечная конструкция обеспечивает точное позиционирование при обработке деталей различного размера. В нее включены эффективные меры по предотвращению термической деформации и повышению жесткости. Sodick предлагает 10-летнюю гарантию точности позиционирования, чтобы клиенты могли быть уверены в безопасности Sodick EDMs

Технология интеллектуального управления – SPW

Проводной электроэрозионный преобразователь AP450L оснащен недавно разработанным блоком питания SPW и использует технологию “Совершенного активного управления”. Он также использует технологию последовательной связи со скоростью 1 Гбит / сек, обеспечивающую высокоскоростную обработку данных управления разрядом и движением одновременно.

Экологически чистый

Серия AP отличается энергосберегающим дизайном и технологиями. По сравнению с обычными EDM, линейка Sodick Wire EDM позволяет снизить среднее потребление энергии до 60%.

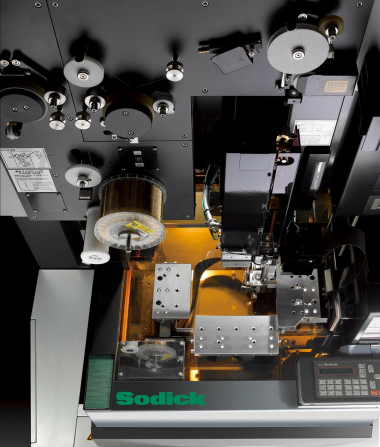

Высокоскоростная автоматическая машина для нарезания проволоки

Новый высокоскоростной автоматический станок для нарезания проволоки отжигом улучшает прямолинейность проволоки, что повышает повторяемость AWT, особенно при больших высотах Z. В процессе отжига проволока нагревается, растягивается и обрезается до заострения, что приводит к уменьшению требуемого зазора между направляющими проволоки и повышению точности изготовления деталей. Усилие растяжения проволоки контролируется датчиком, установленным в системе перемещения проволоки, для обратной передачи данных для поддержания оптимального состояния.

Поскольку отжигающий AWT может выполнять резьбу в погружном режиме, при нарезании проволоки не требуется сливать воду из рабочей емкости. Положение оси Z автоматически устанавливает диэлектрическую жидкость для оператора.

Направляющая поперечного ролика

AP450L оснащен высокожесткой направляющей с поперечными роликами, которая сводит к минимуму сопротивление скольжению и трение для поддержания высокого уровня прямолинейности.

Гарантия точного позиционирования на 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Образец:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.

Материал: цементированный карбид (G5)

Толщина: 2,756 дюйма (70 мм)

Обработка поверхности: 0,05 мкм Ra

Проволока: 0,004 дюйма (0,1 мм)

Время резки: выпуклая, 16 часов 55 мин – вогнутая, 20 часов 50 мин

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U, V)
• Стандартная гарантия 2 года
• Сверхструйный отжиг с высокой скоростью AWT
• Устройство для утилизации проволочных наконечников
• Усовершенствованный контроль углов

• Порт для подключения к USB и локальной сети
• Схема энергосбережения
• Диэлектрический охлаждающий блок
• Автоматический регулятор напряжения
• Контроллер движения (K-SMC)
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
• Спутниковый контроллер

Опции

• Конический изгиб
• Поворотный стол Sodick (WS4P или WS5P)

• 50 фунтов. Устройство подачи проволочных катушек
• Расширенная гарантия SodickCare +2 или +4

Технические параметры
