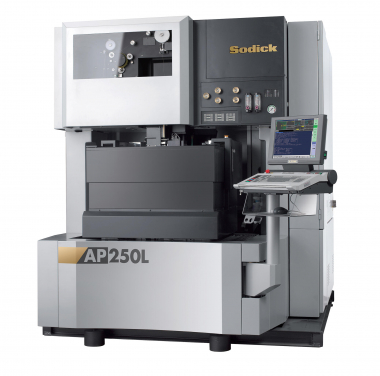

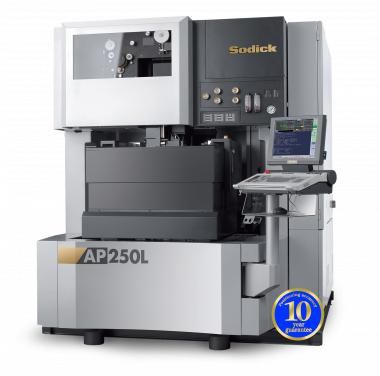

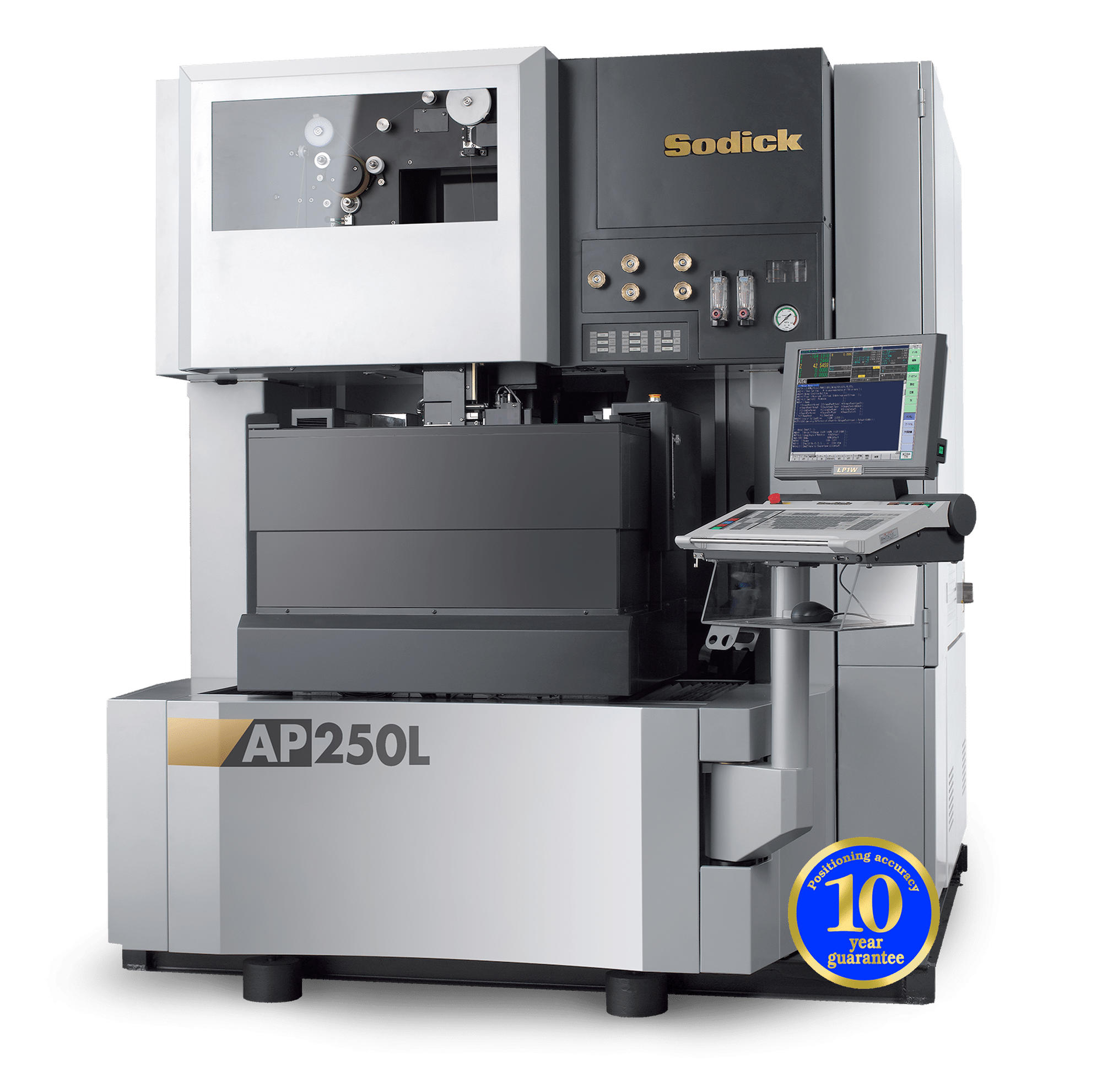

Электроэрозионный станок AP250L

Технические характеристики

Электроэрозионный станок AP250L оснащен новой технологией Eco-Cut O от Sodick. При использовании этой технологии, поскольку AP250L работает на масляной основе, вы можете обрабатывать карбид и полностью исключить выделение кобальта.

Электроэрозионный станок AP250L оснащен технологией линейного двигателя компании Sodick. Серия AP - это линейка высокопроизводительных высокоточных электроэрозионных станков Sodick. AP250L доступен в виде машины для производства масляных или водяных диэлектриков и оснащен новой технологией Eco-Cut O от Sodick в модели с масляным диэлектриком. Используя технологию на масляной основе, AP250L способен обрабатывать карбид и полностью устранять истощение кобальта. Этот станок отличается низкой удельной индуктивностью и небольшим разрядным зазором; он идеально подходит для высокоточной обработки высокоскоростных штампов. Твердосплавную заготовку можно оставлять в рабочей емкости на длительное время (что идеально подходит для цеховой обработки в ночное время или в выходные дни).

Линейные моторные приводы с абсолютной обратной связью по стеклянной шкале В сочетании с мостовой конструкцией

Высокоточный электроэрозионный станок для резки проволоки с плоским жестким линейным приводом AP250L от Sodick обладает улучшенными характеристиками резки, что идеально подходит для микрообработки. Комбинация системы привода с плоским жестким линейным двигателем и мостовой конструкции позволяет значительно повысить точность позиционирования и обработки. Преимущество заключается в точном перемещении оси без люфта при минимизации деформации конструкции станка. Высокий уровень начальной точности обработки может поддерживаться в течение длительного периода времени. Компания Sodick предлагает 10-летнюю гарантию точности позиционирования 10-летняя гарантия точности позиционирования, чтобы клиенты могли быть уверены в безопасности Sodick EDMs.

Технология интеллектуального управления – SPW

Проводной электроэрозионный преобразователь AP250L оснащен недавно разработанным блоком питания SPW и использует технологию “Совершенного активного управления”. Он также использует технологию последовательной связи со скоростью 1 Гбит / сек, обеспечивающую высокоскоростную обработку данных управления разрядом и движением одновременно.

Экологически чистый

Серия AP отличается энергосберегающим дизайном и технологиями. По сравнению с обычными EDM, линейка Sodick Wire EDM позволяет снизить среднее потребление энергии до 60%.

Эко-Крой O

Eco-Cut O - это недавно разработанная технология Sodick, которая теперь доступна на AP250L. Эта технология позволяет EDM обрабатывать с невероятной скоростью с использованием масляной технологии. Eco-Cut O позволяет пользователю получить оптимальную чистоту поверхности масляного диэлектрика со скоростью водного диэлектрика – и даже быстрее. Eco-Cut O позволяет увеличить скорость обработки до 12% по сравнению с водным диэлектриком и до 25% по сравнению с обычным масляным диэлектриком. Eco-Cut O ускоряет процесс резки за счет более высокой точности и чистоты поверхности, что требует меньшего количества надрезов на детали.

Высокоскоростная автоматическая машина для нарезания проволоки

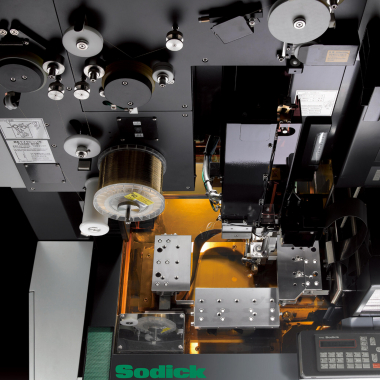

Новый высокоскоростной автоматический станок для нарезания проволоки отжигом улучшает прямолинейность проволоки, что повышает повторяемость AWT, особенно при больших высотах Z. В процессе отжига проволока нагревается, растягивается и обрезается до заострения, что приводит к уменьшению требуемого зазора между направляющими проволоки и повышению точности изготовления деталей. Поскольку отжигающий AWT может выполнять резьбу в погружном режиме, при нарезании проволоки не требуется сливать воду из рабочей емкости. Положение оси Z автоматически устанавливает диэлектрическую жидкость для оператора.

Обрабатывающий карбид (версия с маслом для электроэрозионной обработки проволоки AP250L)

Обеднение карбида кобальтом устраняется при использовании масляного диэлектрика, что невозможно при использовании водного диэлектрика из-за коррозии и электролиза, вызванных водой. Твердосплавную заготовку можно оставлять в рабочей емкости на длительное время (что идеально подходит для цеховой обработки в ночное время и в выходные дни). При использовании водяного диэлектрика заготовку необходимо извлекать немедленно по завершении обработки, иначе вода вызовет коррозию. При использовании масла зазор между проволокой и обрабатываемой деталью уменьшается из-за меньшей интенсивности искрения, что идеально подходит для прецизионной обработки с использованием высокоскоростных штампов.

Рабочий бак с 3-сторонним подъемом/Опусканием

3-сторонний подъемно-опускной рабочий бак обеспечивает большое пространство для установки и эргономичный доступ. Поскольку 3 стороны опускаются, машине требуется меньше рабочего пространства. Функция "Без капель" обеспечивает чистоту цеха и поддерживает безопасную рабочую среду. Уровень жидкости автоматически регулируется в зависимости от толщины обрабатываемой детали, и оператор может легко контролировать ход обработки даже тонких заготовок, поскольку скользящий резервуар может быть остановлен в промежуточных положениях во время обработки.

Гарантия точного позиционирования на 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Образец:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.
Материал: цементированный карбид (G5)
Диэлектрическая жидкость: масло
Толщина: 0,197 дюйма (5 мм)
Обработка поверхности: 0,05 мкм Ra
Проволока: 0,002 дюйма (0,05 мм)
Время резки: Выпуклая, 17 часов 07 мин – вогнутая, 13 часов 59 мин

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U, V)
• Стандартная гарантия 2 года
• Сверхструйный отжиг с высокой скоростью AWT
• Устройство для утилизации проволочных наконечников
• Рабочий бак с 3-сторонним подъемом/Опусканием
• Усовершенствованный контроль углов

• Порт для подключения к USB и локальной сети
• Схема энергосбережения
• Диэлектрический охлаждающий блок
• Автоматический регулятор напряжения
• Контроллер движения (K-SMC)
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
• Спутниковый контроллер

Опции

• Конический изгиб
• Поворотный стол Sodick (WS4P или WS5P)

• 50 фунтов. Устройство подачи проволочных катушек
• Расширенная гарантия SodickCare +2 или +4
