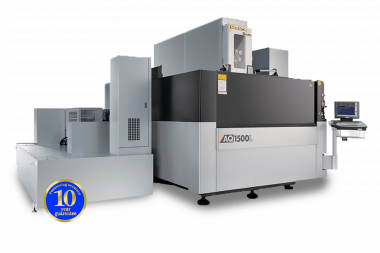

Электроэрозионный станок AQ1500L

Технические характеристики

AQ1500L имеет еще большую ось X - 59 дюймов, что делает его самым большим станком с самой длинной осью X.

AQ1500L - самый большой электроэрозионный станок Sodick, оснащенный технологией линейного двигателя компании Sodick и осью X диаметром 59 дюймов. AQ1500L оснащен механизмом прямого привода без трения и вибрации, который обеспечивает непревзойденное ускорение и точность позиционирования без люфта.

Линейные моторные приводы, соединенные со стеклянными весами

Проволочный электроэрозионный станок Sodick AQ1500L оснащен технологией привода с плоским жестким линейным двигателем; это гарантирует точность обработки, поскольку плоские жесткие линейные двигатели никогда не изнашиваются. Линейные двигатели обеспечивают плавное перемещение стола без вибрации. Люфт полностью исключен, поскольку отсутствуют шариковые винты или муфты. Благодаря использованию линейных стеклянных шкал по осям X, Y, U и V достигается прецизионная точность позиционирования с прямой обратной связью. Это обеспечивает непревзойденную точность прямой и конической резки. Долговечность этой системы не имеет аналогов ни у кого в отрасли, и она обеспечивается 10–летней гарантией позиционирования.

Технология интеллектуального управления – LN2WH

Быстродействующий блок управления LN2WH использует платформу Windows. Система была разработана таким образом, чтобы обеспечить удобную среду для оператора и при этом сохранить функциональность высокого уровня, которая требуется в современном требовательном мире. Управление осуществляется с поддержкой сети, что позволяет совместно использовать ЧПУ, осуществлять удаленный мониторинг и обмениваться сообщениями по локальной сети (опция). Блок управления LN2WH автоматически генерирует условия резки, смещения, настройки регулировки угла, скорость проволоки, натяжение проволоки и другие данные, необходимые для правильной работы. Это особенно полезно начинающим операторам EDM, поскольку для достижения превосходных результатов не требуется предварительных знаний об EDM.

Экологически чистый

Серия AQ отличается энергосберегающим дизайном и технологиями. По сравнению с обычными проволочными ЭЛЕКТРОЭДС, линейка ЭЛЕКТРОЭДС Sodick Wire позволяет снизить среднее энергопотребление до 60% за счет повторного использования неиспользованных разрядных импульсов, которые изначально не использовались в процессе разряда.

10-Летняя гарантия точности позиционирования

Компания Sodick предлагает первую в мире 10-летнюю гарантию точности позиционирования благодаря высокоразвитой технологии плоских жестких линейных двигателей. Компания Sodick полностью поддерживает качество и надежность всех своих собственных технологий и предоставляет единственную 10-летнюю гарантию точности позиционирования.

Гарантия точного позиционирования на 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Образец:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.
Материал: SKD11
Толщина: 2,756 ”x 3,937” x 4,724” (70 x 100 x 120 мм)
Обработка поверхности: 2,56 мкм Rz
Проволока: 0,008” (0,20 мм)

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U, V)
• Сверхструйный отжиг с высокой скоростью AWT
• Устройство для утилизации проволочных наконечников
• Усовершенствованный контроль углов
• Автоматическое сервоуправление натяжением
• FTII (функция точного подбора)

• Высокоскоростной источник питания без электролиза
• Порт для подключения к USB и локальной сети
• Дистанционное ручное управление и мышь
• Схема энергосбережения
• Диэлектрический охлаждающий блок
• Встроенный стабилизатор напряжения
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
• Устройство подачи Катушечной проволоки весом 44 фунта

Опции

• Поворотный стол Sodick (WS4P или WS5P)
• Расширенная гарантия SodickCare +2 или +4

• ИБП (источник бесперебойного питания)

Технические параметры
