Технические характеристики
AQ1200LH имеет еще большую высоту Z (23,6 дюйма), что делает его самым большим станком с самой высокой осью Z.

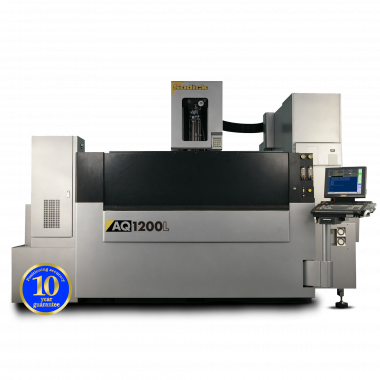

AQ1200LH - самый большой электроэрозионный станок Sodick, оснащенный технологией линейного двигателя компании Sodick и 24-дюймовой осью Z. AQ1200LH оснащен механизмом прямого привода без трения и вибрации, который обеспечивает непревзойденное ускорение и точность позиционирования без люфта.
Линейные моторные приводы, соединенные со стеклянными весами
Электроэрозионный станок Sodick AQ1200LH Wire оснащен технологией привода с плоским жестким линейным двигателем; это гарантирует точность обработки, поскольку плоские жесткие линейные двигатели никогда не изнашиваются. Линейные двигатели обеспечивают плавное перемещение стола без вибрации. Люфт полностью исключен, поскольку отсутствуют шариковые винты или муфты. Благодаря использованию линейных стеклянных шкал по осям X, Y, U и V достигается прецизионная точность позиционирования с прямой обратной связью. Это обеспечивает непревзойденную точность прямой и конической резки. Долговечность этой системы не имеет аналогов ни у кого в отрасли, и она обеспечивается 10–летней гарантией позиционирования.
Технология интеллектуального управления – LN2WH
Быстродействующий блок управления LN2WH использует платформу Windows. Система была разработана таким образом, чтобы обеспечить удобную среду для оператора и при этом сохранить функциональность высокого уровня, которая требуется в современном требовательном мире. Управление осуществляется с поддержкой сети, что позволяет совместно использовать ЧПУ, осуществлять удаленный мониторинг и обмениваться сообщениями по локальной сети (опция). Блок управления LN2WH автоматически генерирует условия резки, смещения, настройки регулировки угла, скорость проволоки, натяжение проволоки и другие данные, необходимые для правильной работы. Это особенно полезно начинающим операторам EDM, поскольку для достижения превосходных результатов не требуется предварительных знаний об EDM.
Экологически чистый
Серия AQ отличается энергосберегающим дизайном и технологиями. По сравнению с обычными проволочными ЭЛЕКТРОЭДС, линейка ЭЛЕКТРОЭДС Sodick Wire позволяет снизить среднее энергопотребление до 60% за счет повторного использования неиспользованных разрядных импульсов, которые изначально не использовались в процессе разряда.
10-Летняя гарантия точности позиционирования
В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.
Термическая фиксация (TH COM)
Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.
Образец:
Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.
Материал: SKD11
Толщина: 2,756 ”x 3,937” x 4,724” (70 x 100 x 120 мм)
Обработка поверхности: 2,56 мкм Rz
Проволока: 0,008” (0,20 мм)
Характеристики
- 10-Летняя гарантия позиционирования
- Линейные электроприводы (оси X, Y, U и V)
- Обратная связь по стеклянной шкале (X, Y, U, V)
- Сверхструйный отжиг с высокой скоростью AWT
- Устройство для утилизации проволочных наконечников
- Усовершенствованный контроль углов
- Автоматическое сервоуправление натяжением
- FTII (функция точного подбора)
- Высокоскоростной источник питания без электролиза
- Порт для подключения к USB и локальной сети
- Дистанционное ручное управление и мышь
- Схема энергосбережения
- Диэлектрический охлаждающий блок
- Встроенный стабилизатор напряжения
- ИБП (источник бесперебойного питания)
- Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
- Устройство подачи Катушечной проволоки весом 44 фунта
Опции
- Поворотный стол Sodick (WS4P или WS5P)
- Расширенная гарантия SodickCare +2 или +4
Технические параметры
|
Перемещение по оси X |
47,24” (1200 мм) |
|
Перемещение по оси Y |
31,50” (800 мм) |
|
Перемещение по оси Z |
23.62” (600 мм) |
|
Перемещение по оси U, V |
48.03”x 32.28” (1220 x 820 мм) |
|
Диапазон диаметров проволоки (мин ~ макс) |
0,006” ~ 0,012” (0,15 ~ 0,30 мм) |
|
Размеры рабочего бака Ш x Г |
71,81 ”x 55,12” (1,824 x 1,400 мм) |
|
Макс. Вес обрабатываемой детали |
8 818 фунтов (4000 кг) |
|
Расстояние от пола до cтолешницы |
47,24” (1200 мм) |
|
Размеры Ш x Г x В |
190,95 ”x 159,84” x 115,35" (4,850 x 4,060 x 2,930 мм) |
|
Вес |
26 455 фунтов (12 000 кг) |
|
Модель |
Стоимость, доллары США |
|
AQ1200LH |
По запросу |
