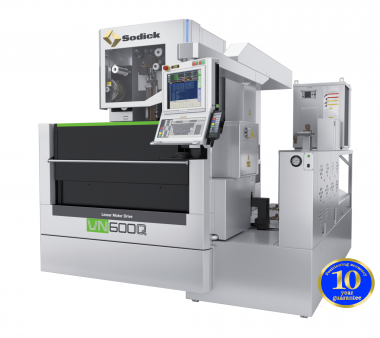

Электроэрозионный станок VN600Q

Технические характеристики

VN600Q - это усовершенствованная линейка электроэрозионных станков, которые оснащены улучшенной схемой доводки и модернизированным автоматическим устройством для нарезания проволоки (AWT).

Электроэрозионный станок VN600Q оснащен технологией линейного двигателя компании Sodick. Серия VN - это усовершенствованная линейка электроэрозионных станков. Крупногабаритный станок VN600Q хорошо подходит для широкого спектра применений при механической обработке.

Линейные моторные приводы со стеклянной шкалой обратной связи

Прецизионный электроэрозионный станок Sodick VN600Q с плоским жестким линейным приводом от двигателя оснащен новой удобной в использовании технологией окантовки, которая еще больше повышает производительность и точность окантовки. Приводы плоских жестких линейных осей двигателя станка соединены со стеклянными шкалами на осях X, Y, U и V, которые обеспечивают точную резку и позиционирование. Линейные приводы Sodick с плоскими жесткими двигателями X, Y, U и V не имеют люфта и имеют 10-летнюю гарантию точности позиционирования от Sodick.

Технология интеллектуального управления – LN3W

Эргономичный высокоскоростной пульт управления VN600Qs на базе Windows XP поставляется в стандартной комплектации с большим 15,1-дюймовым сенсорным ЖК-экраном. Стандартные элементы, такие как подключение к локальной сети и USB-накопитель объемом 1 ГБ, упрощают передачу программных файлов. Благодаря компактной флэш-карте объемом 4 ГБ отсутствуют жесткие диски, которые могут выйти из строя, что приведет к потере данных.

Встроенное удобное программное обеспечение для программирования Heart NC выгодно для магазинов с ограниченным бюджетом. Heart NC может программировать формы как по 2, так и по 4 осям и импортировать файлы CAD.

Экологически чистый

Электроэрозионные станки серии VN отличаются энергосберегающим дизайном и технологиями. По сравнению с обычными электроразрядными машинами линейка Sodick WEDM позволяет снизить среднее потребление энергии до 60%.

Легкий доступ

VN600Q Wire EDM оснащен рабочим баком большой емкости, который оснащен вертикальной дверцей для эргономичного доступа. Поскольку дверца опускается, машина занимает меньше рабочего пространства. Функция "Без капель" обеспечивает чистоту цеха и поддерживает безопасную рабочую среду.

Гарантия точного позиционирования на 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

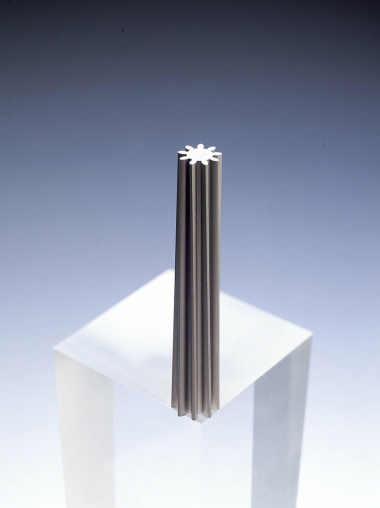

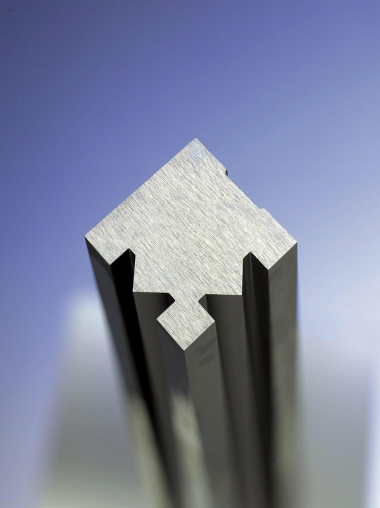

Образцы

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.

• Материал: Сталь (SUS304)
• Толщина: 5.905” (150 мм)
• Отделка поверхности: 0,36 мкм Ra
• Точность: +/- 3 мкм
• Проволока: 0,01” (0,25 мм)

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U и V)
• Фиксированная высокоскоростная Струя AWT
• Улучшенная схема обработки поверхности
• Керамические компоненты
• Устройство для утилизации проволочных наконечников
• Автоматический контроль уровня диэлектрической жидкости По оси Z
• Усовершенствованное сервоуправление натяжением

• FTII (функция точного подбора)
• Высокоскоростной источник питания без электролиза
• Порт для подключения к USB и локальной сети
• Дистанционное ручное управление и мышь
• Схема энергосбережения
• Диэлектрический охлаждающий Блок
• Встроенный стабилизатор напряжения
• Контроллер движения
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца

Опции

• Поворотный стол Sodick (WS4P или WS5P)
• L-Образный Измельчитель проволоки

• 44 фунта. Устройство подачи катушки с проволокой
• Расширенная гарантия SodickCare +2 или +4

Технические параметры
