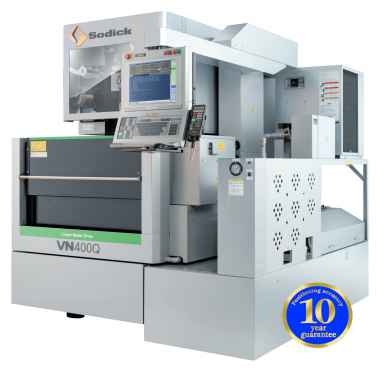

Электроэрозионный станок VN400Q

Технические характеристики

Электроэрозионный станок VN400Q - это малогабаритный высокопроизводительный станок с модернизированным AWT и улучшенной отделкой.

Электроэрозионный станок VN400Q оснащен технологией линейного двигателя компании Sodick. Серия VN - это усовершенствованная линейка электроэрозионных станков. VN400Q среднего размера хорошо подходит для широкого спектра применений при механической обработке.

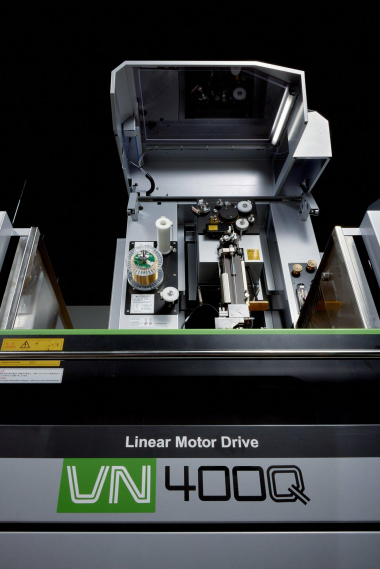

Линейные моторные приводы со Стеклянной шкалой Обратной связи

Прецизионный электроэрозионный станок Sodick VN400Q с плоским жестким линейным приводом от двигателя оснащен новой удобной в использовании технологией окантовки, которая еще больше повышает производительность и точность окантовки. Приводы плоских жестких линейных осей двигателя станка соединены со стеклянными шкалами на осях X, Y, U и V, которые обеспечивают точную резку и позиционирование. Линейные приводы Sodick с плоскими жесткими двигателями X, Y, U и V не имеют люфта и имеют 10-летнюю гарантию точности позиционирования от Sodick.

Технология интеллектуального управления – LN3W

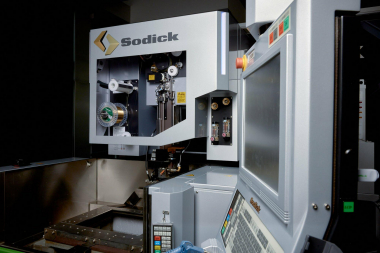

Эргономичный высокоскоростной пульт управления на базе операционной системы Windows VN400Qs поставляется в стандартной комплектации с большим 15,1-дюймовым сенсорным ЖК-экраном. Стандартные элементы, такие как подключение к локальной сети и USB-накопитель объемом 1 ГБ, упрощают передачу программных файлов. Благодаря компактной флэш-карте объемом 4 ГБ отсутствуют жесткие диски, которые могут выйти из строя, что приведет к потере данных.

Встроенное удобное программное обеспечение для программирования Heart NC выгодно для магазинов с ограниченным бюджетом. Heart NC может программировать формы как по 2, так и по 4 осям и импортировать файлы CAD.

Экологически чистый

Электроэрозионные станки серии VN отличаются энергосберегающим дизайном и технологиями. По сравнению с обычными электроразрядными машинами линейка Sodick WEDM позволяет снизить среднее потребление энергии до 60%.

Образцы:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.

• Материал: Сталь (SUS304)
• Толщина: 5.905” (150 мм)
• Отделка поверхности: 0,36 мкм Ra
• Точность: +/- 3 мкм
• Проволока: 0,01” (0,25 мм)

Характеристики:

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U и V)

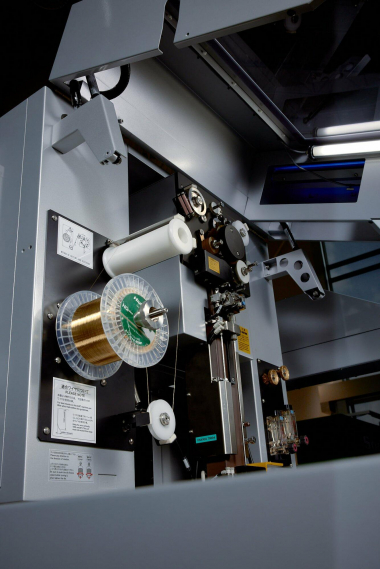

• Фиксированная высокоскоростная Струя AWT
• Улучшенная схема обработки поверхности
• Керамические компоненты
• Устройство для утилизации проволочных наконечников
• Автоматический контроль уровня диэлектрической жидкости по оси Z
• Усовершенствованное сервоуправление натяжением

• FTII (функция точного подбора)
• Высокоскоростной источник питания без электролиза
• Порт для подключения к USB и локальной сети
• Дистанционное ручное управление и мышь
• Схема энергосбережения
• Диэлектрический охлаждающий блок
• Встроенный стабилизатор напряжения
• Контроллер движения
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца

Опции:

• Поворотный стол Sodick (WS4P или WS5P)
• L-Образный Измельчитель проволоки

• 44 фунта. Устройство подачи катушки с проволокой
• Расширенная гарантия SodickCare +2 или +4
