Технические параметры
|
Проект |
M105SC |
M105S |
||||
|
Экран ввода |
Цвет |
Черно-белый |
||||
|
Разрешение |
10 мкм |
16 мкм |
20 мкм |
5 мкм |
10 мкм |
|
|
Соответствующая печатная плата |
Твердая доска. FPC. алюминий. Керамика |
|||||
|
Субстрат |
Размер (Д Х Ш) |
280 х 330 мм |
||||
|
Толщина |
0,1 – 2,4 мм |
|||||
|
Инспекционная платформа |
Удержание субстрата |
Способ всасывания с помощью дренажа |
||||
|
Соответствие всасывания |
Разнообразная универсальная форма |
|||||
|
Другие |
Оснащен подъемником для отжима подложки, датчиком площади |
|||||
|
Камера |
Количество пикселей |
цветная линейная камера с разрешением 7500 пикселей |
черно-белая линейная камера с разрешением 7500 пикселей |
|||
|
Угол |
Камеру можно переключить на 0,8.16 градуса |
Никакой |
||||
|
ПК |
Операционная система |
WINDOSW 7 X 64 |
||||
|
Количество единиц измерения |
1 компьютер управления, 1 инспекционный компьютер |
|||||
|
Монитор |
17-дюймовый ЖК-монитор |
|||||
|
Свет |
Источник света |
Белый светодиод |
||||
|
Регулировка яркости |
Автоматическая настройка |
|||||
|
Угол |
Переключатель в одно касание |
Никакой |
||||
|
Обнаружение дефектных изделий |
Сварочный цех |
Загрязнение, прикрепление посторонних предметов, царапины, отсоединение, обесцвечивание и т.д. |
||||
|
Отдел зеленой краски |
Из-за смещения зеленой краски, покрывающей припой, к нему прикрепляются посторонние предметы, появляются царапины и т.д. |
|||||
|
Другие |
Дефекты пайки, отсутствие пайки и т.п. |
|||||
|
Проверка |
Управление данными |
Выходные данные печатной машины: штрих-код, название позиции, название номера партии, количество и т.д. |
||||
|
Размер оборудования |
900 х 1000 х 1400 мм |
|||||
|
Источник питания |
AC100 В 15A однофазный 50/60 Гц |
|||||
|
Источник воздуха |
Сухой воздух 0,5Мпа - 0,7Мпа |
|||||
|
Модель |
Стоимость, доллары США |
|

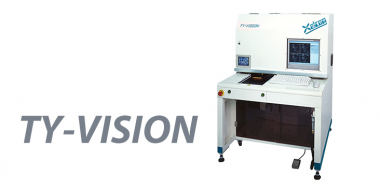

TY-VISION |
По запросу |
