Технические характеристики
Инновационная технология обработки изображений – обеспечивает более детализированное динамическое изображение. Результаты измерений напрямую передаются в AutoCAD, а также экспортируются в Word/Excel для оперативного анализа. Мощные функции измерения элементов.
Усовершенствованная оптическая схема – система с бесконечно-корректированной оптикой обеспечивает высокую световую эффективность. Долговечный LED-источник гарантирует превосходное качество изображения.
Система вспомогательной фокусировки (FA)
Все модели оснащены модулем вспомогательной фокусировки (FA), который минимизирует погрешности измерений по оси Z, вызванные человеческим фактором (разными операторами).
Применена разработанная нашей компанией призменная технология FA, обеспечивающая:
- более четкое изображение;
- точную фокусировку при измерениях по оси Z;
- сведение к минимуму ошибок из-за разной глубины резкости объективов и субъективных различий между операторами.
Технология гарантирует высокую повторяемость результатов даже при смене пользователя.
Технические параметры
|
Модель |
CTS-500T |
|
|
Рабочий диапазон (мм) |
X |
400 |
|
Y |
300 |
|
|
Z |
150 |
|
|
Рабочий стол (мм) |
Алюминиевый стол |
600×450 |
|
Стеклянный стол |
450×350 |
|
|
Грузоподъемность |
15 кг |
|
|
Система визуализации |
CCD |
Цветная камера высокого разрешения 1/2" |
|
Оптическая система |
Бесконечно-корректированная ахроматическая оптика |
|
|
Тубус наблюдения |
Трехканальный (50:50), интерфейс 1X CTV |
|
|
Окуляры |
PL10X/22 (плоское поле, высокая точка обзора) |
|
|
Объективы |
5X Поле яркое, DIC, 5X/0.13, WD=10.8 мм |
|
|
10X Поле яркое, DIC, 10X/0.25, WD=10.0 мм |
||
|
20X Поле яркое, DIC, 20X/0.40, WD=4.0 мм |
||
|
50X Поле яркое, 50X/0.55, WD=7.9 мм |
||
|
100X (опция)Поле яркое, 100X/0.80, WD=2.1 мм |
||
|
Разрешение отображения |
0.0005 мм |
|
|
Точность измерений |
X/Y-ось |
(3+L/200) мкм |
|
Z-ось (опция) |
(5+L/200) мкм |
|
|
Повторяемость |
2 мкм |
|
|
Система фокусировки |
Ручная |
Ход Z=150 мм, грубая/тонкая регулировка (мин. шаг 2 мкм) |
|
Система освещения |
Отражение 5W LED (кольцевое освещение Кёлера), опция: 24V/150W волоконный холодный источник |
|
|
Просвечивание 5W LED |
||
|
Поляризационное устройство |
Включает поляризатор и анализатор |
|
|
Компьютер |
Dell (ПК + монитор HD) |
|
|
Программное обеспечение для 2D-измерения |
Расстояние между точками, угол, диаметр окружности, перекрестие и др. |
|
|
Калибровочная пластина |
0.01 мм |
|
|
Питание |
90–240 В, 50 Гц |
|
|
Вес |
320 кг |
|
|
Доп. аксессуары |
Адаптеры CTV |
0.5X, 0.65X, 1X (опционально) |
|
DIC-призма |
Опционально |
|
|
Модель |
Стоимость, доллары США |
|

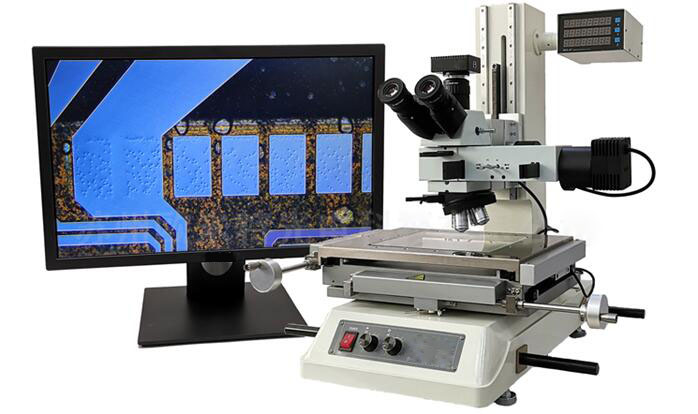

Система видео-микроскопического контроля металлографических образцов с высоким увеличением CTS-500T |
По запросу |
