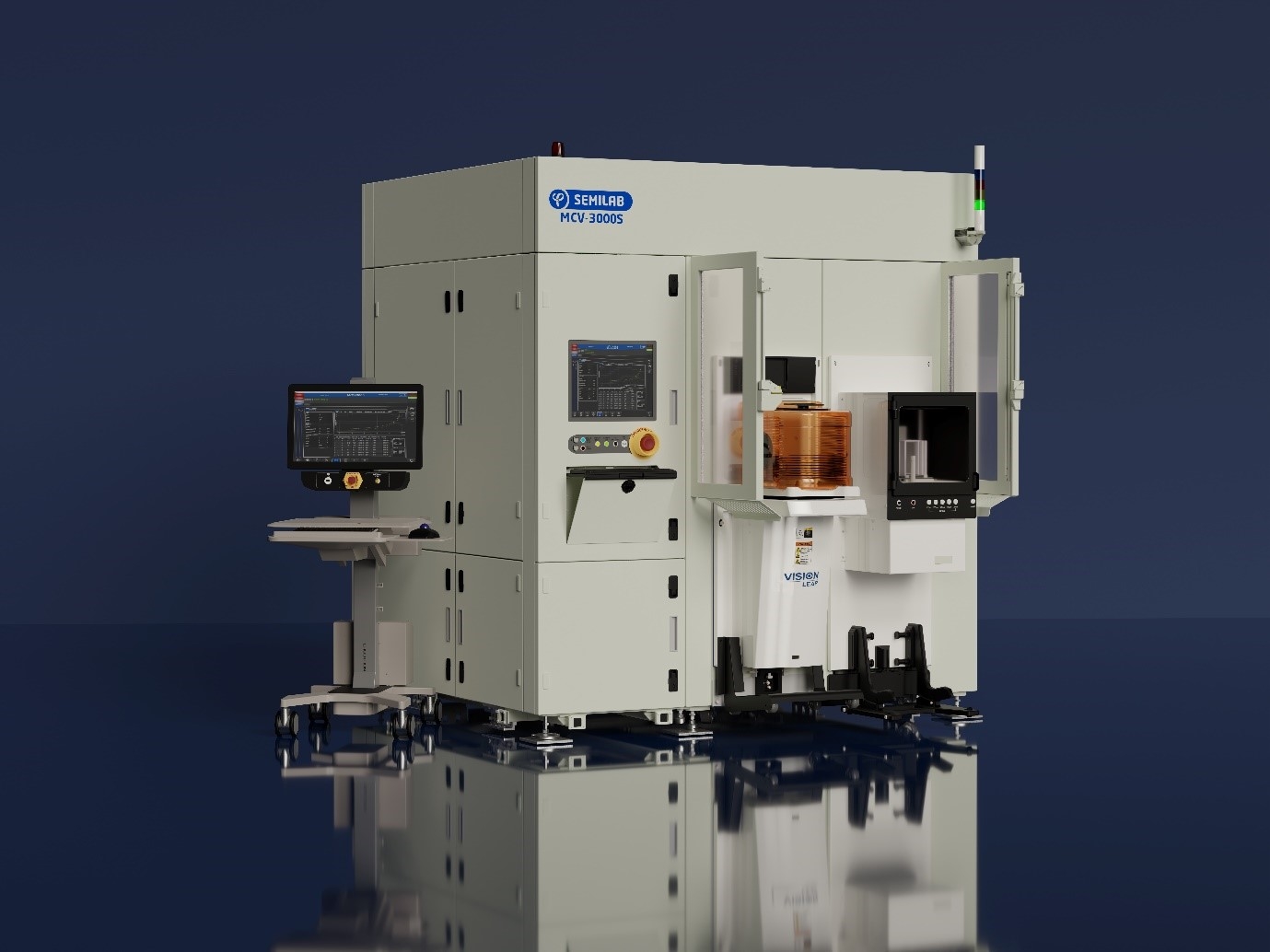

Метрологическая система Mercury C-V MCV-3000S

Технические характеристики

Инновационная система MCV-3000S сконфигурирована с использованием новой конструкции самоустанавливающейся зондовой головки Semilab, позволяющей более точно определять характеристики эпитаксиального слоя на широком спектре материалов с размерами образцов до 300 мм, в меньшей степени зависеть от свойств образцов и упростить общее обслуживание Si-пластиночников.

Метрологическая система Semilab MCV-3000S использует новую методику измерений. В результате полностью обновленной конструкции измерительной камеры система стала способна точно определять характеристики образцов с изолирующими или полуизолирующими подложками и образцов с P / N переходом, в дополнение к возможностям оригинальных инструментов MCV.

Система разработана таким образом, чтобы идеально подходить для полностью автоматизированной обработки образцов диаметром до 300 мм, и оснащена двумя загрузочными портами, которые поддерживают подачу-выгрузку пластин, что делает ее идеальной для мониторинга процесса производства полупроводников в больших объемах. Мини-среда системы обеспечивает стабильные условия измерения.

Применение

Ртутно-контактная метрологическая система C-V компании Semilab - это высокоразвитый и универсальный инструмент, предназначенный для точного легирования и определения удельного сопротивления (применимо только для Si) профилирования структур с эпитаксиальным слоем на голых подложках и характеристика слоев диэлектрика и границ раздела диэлектрик-полупроводник.

Основные преимущества

• Самоустанавливающаяся головка датчика упрощает общее техническое обслуживание
• Чрезвычайно стабильный обратный контакт с ртутью, обеспечивающий меньшую зависимость измерений от свойств подложки, что повышает точность измерений.
• Улучшенное соответствие инструмента
• Для обеспечения более высокого уровня безопасности используется лишь небольшое количество ртути
• Способна измерять широкий спектр материалов, включая сложные полупроводники

Технические характеристики

• Конструкция с двойным ртутным контактом с верхней поверхностью, при которой как место измерения, так и обратный контакт образованы ртутью на верхней поверхности образца
• Механизм переворачивания пластин (внутри измерительной камеры)
• Встроенный высокоточный монитор паров ртути
• Мини-среда с вентиляторами ULPA-фильтров
• Полная автоматизация производства:
• Возможности E84 и OHT
• Интерфейс, совместимый с FOUP, с двумя портами загрузки
• Автоматизированная обработка образцов пластин толщиной 300 мм (12 дюймов) в полный лист
• Автоматизированная обработка образцов пластин толщиной 100-200 мм (от 4 ”до 12”) с использованием переходных пластин
• Поддерживается подача-выгрузка пластин
• Предварительное выравнивание входит в комплект поставки
• Считыватель идентификатора пластины (верхний, нижний или оба)

Опции

• Дополнительная опция высокоточного контроля паров ртути
• 3 различных эталонных образца
• Альтернативные варианты измерителей C-V сторонних производителей, подходящие для многочастотных измерений
• Камера предварительной обработки пластин (PTC) для быстрой обработки образцов пластин в полный лист
• Варианты считывания идентификатора пластины
