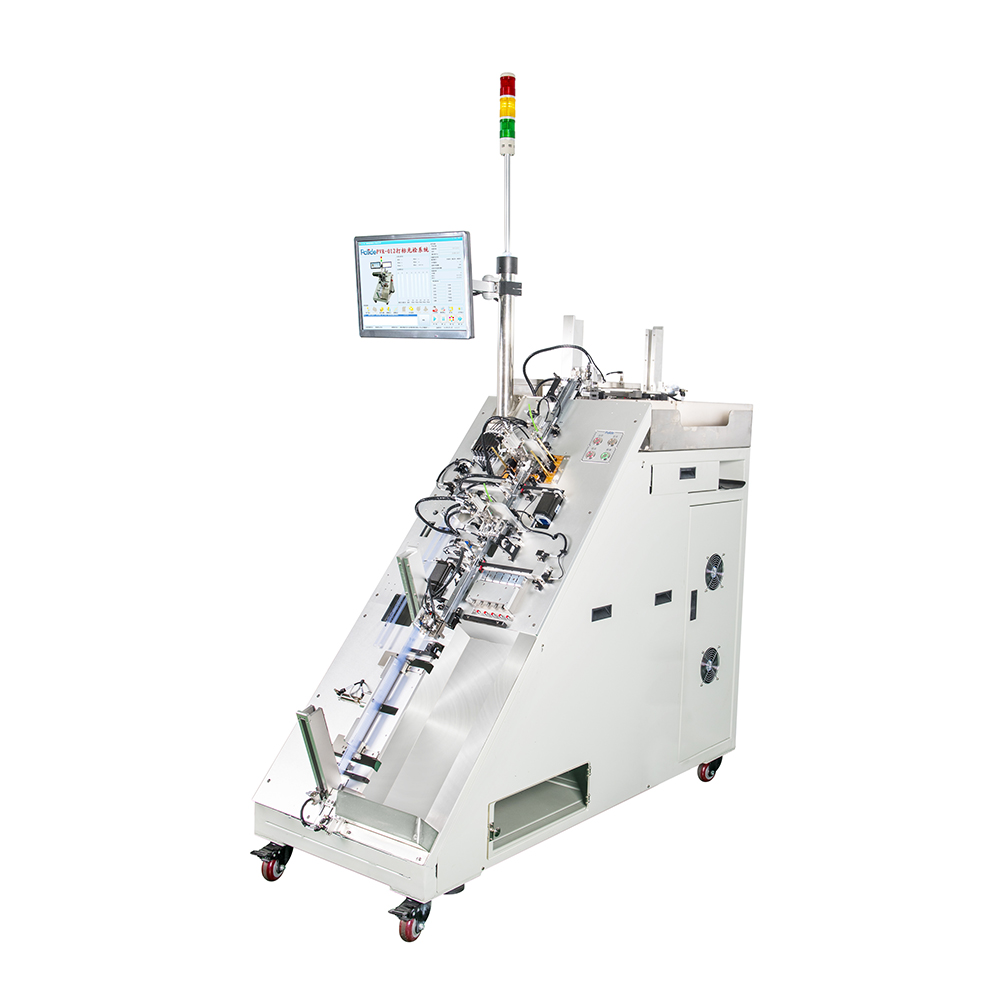

PH-013P Интегрированная система тестирования, маркировки и оптического контроля оптопар

Технические характеристики

PH-013P представляет собой интегрированную систему тестирования, маркировки и оптического контроля, обладающую функциями тестовой сортировки, маркировки MARK и визуального контроля. Система предназначена для продукции, требующей сортировки, маркировки MARK и визуального контроля после тестирования. Используется трубчатый механизм автоматической подачи с гравитационным скольжением по следующему технологическому маршруту: высоковольтное тестирование → сортировка бракованных изделий после высоковольтного тестирования → параметрическое тестирование годных изделий → лазерная маркировка годных изделий → визуальный контроль → сортировка серводвигателем. Осуществляется автоматическая выгрузка выталкиванием трубок. Управление выполняется с помощью профессионального промышленного компьютера и операционной системы Windows. Система отличается стабильностью работы, высокой производительностью и эффективным использованием трудовых ресурсов.

Технические параметры

• Способ подачи:Автоматическая подача через трубчатый механизм, загрузочный магазин вмещает 20-50 трубок.
• Тестовые позиции:Две последовательные тестовые станции: одна высоковольтная тестовая станция за раз тестирует 5-10 компонентов; и одна параметрическая тестовая станция с возможностью повторного тестирования.
• Станция лазерной маркировки:Возможность нанесения маркировки MARK на протестированные изделия.
• Станция визуального контроля:Система визуального контроля включает 2D и 3D, может проверять маркировку изделий и состояние выводов, проверяя по одному компоненту за раз.
• Способ выгрузки:Один полностью автоматический порт электрической выгрузки, пять портов ручной выгрузки и один порт выгрузки бракованных изделий после высоковольтного тестирования.
• Система управления:Промышленный компьютер с ОС Windows. Мониторинг в реальном времени количества продукции, производительности (UPH), уровня заторов и диагностики неисправностей.
• Режимы работы:Автоматический, ручной и тестовый.

Спецификация оборудования:
