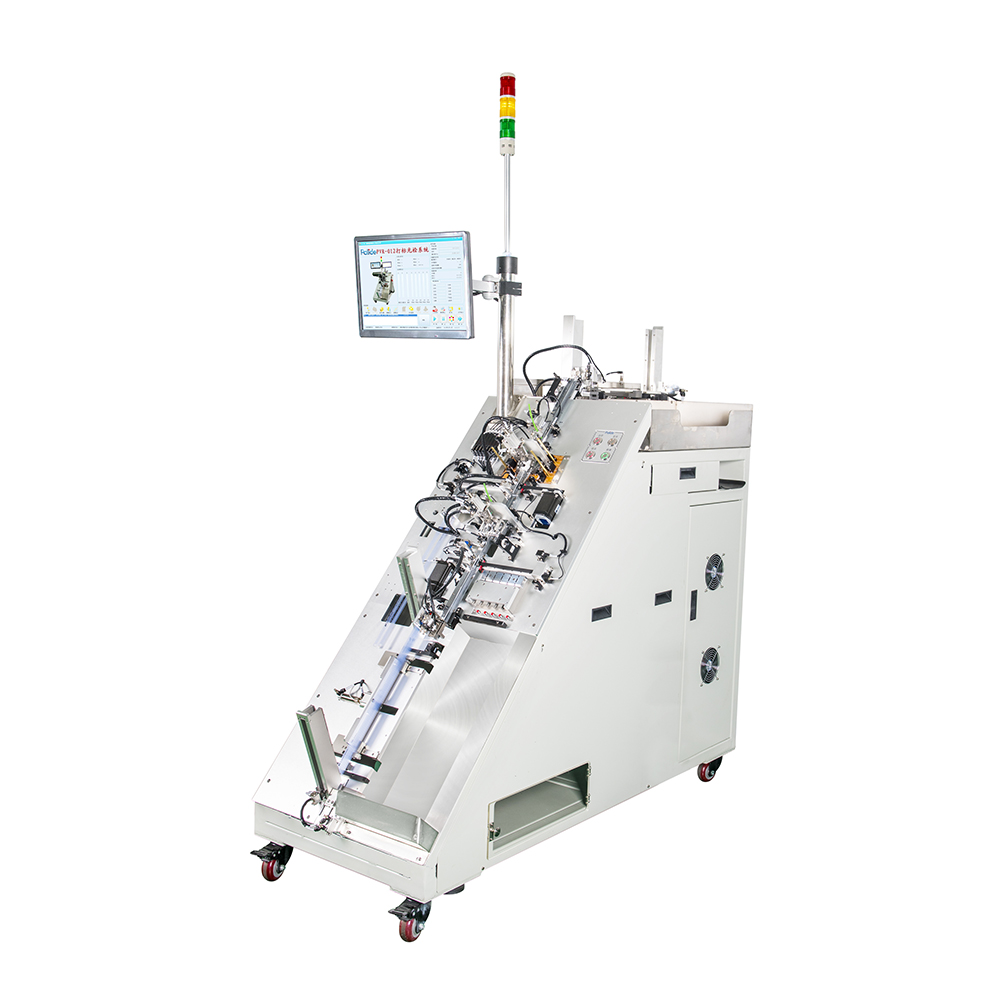

PH-012S Интегрированная система тестирования, маркировки и оптического контроля оптопар

Технические характеристики

PH-012S представляет собой автоматическую систему последовательной сортировки с двумя рабочими станциями, обладающую функциями высоковольтного тестирования, электрического тестирования и маркировки MARK. Система использует трубчатый механизм автоматической подачи, гравитационное скольжение для проведения высоковольтного и электрического тестирования с последующей маркировкой, завершая сортировку с помощью серводвигателя и автоматического выталкивания трубок. Управление осуществляется с помощью профессионального промышленного компьютера и операционной системы Windows. Система отличается стабильностью работы, высокой производительностью и эффективным использованием трудовых ресурсов.

Технические параметры

• Способ подачи: Автоматическая подача через трубчатый механизм, загрузочный магазин вмещает 30-50 трубок.
• Станция высоковольтного тестирования: Одна позиция высоковольтного тестирования с возможностью последовательного тестирования нескольких компонентов.
• Станция электрического тестирования: Одна позиция электрического тестирования с возможностью последовательного тестирования двух компонентов.
• Способ тестирования: Зажимное тестирование.
• Станция лазерной маркировки: Возможность нанесения маркировки MARK на протестированные изделия.
• Станция очистки: Одна станция щёточной очистки от пыли.
• Сортировка: Прецизионное разделение продукции с сервоприводным управлением.
• Способ выгрузки: Один порт автоматической смены трубок, шесть портов ручной выгрузки и два порта для выгрузки бракованных изделий после высоковольтного тестирования.
• Система управления: Промышленный компьютер с ОС Windows. Мониторинг в реальном времени количества продукции, производительности (UPH), уровня заторов и диагностики неисправностей.
• Режимы работы: Автоматический, ручной и тестовый.

Спецификация оборудования:
