Технические характеристики

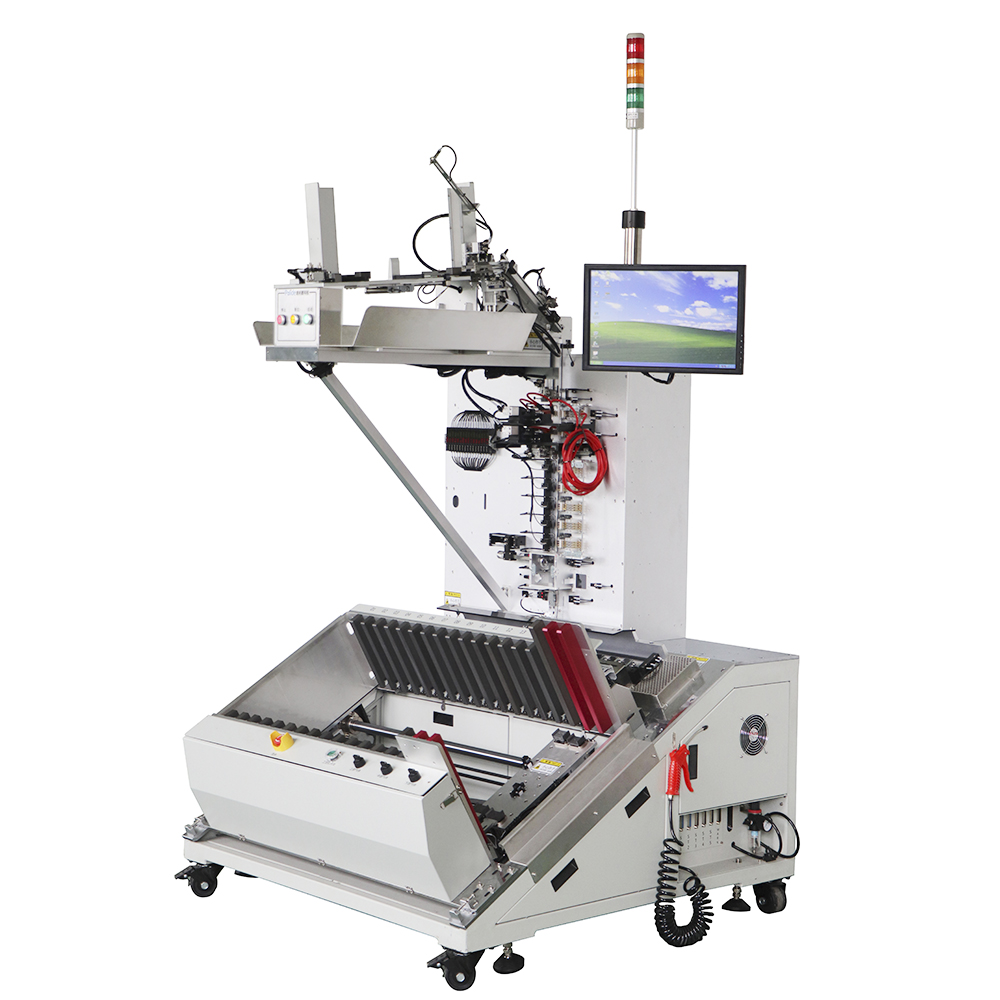

PH-314L представляет собой автоматическую систему последовательной сортировки полупроводниковых устройств с функциями тестирования, маркировки и оптического контроля. Система использует трубчатый механизм автоматической подачи, гравитационное вертикальное скольжение для последовательного многостанционного тестирования, маркировки и оптического контроля, завершая сортировку с помощью серводвигателя и нескольких автоматических устройств выгрузки со штабелированием трубок. Управление осуществляется с помощью профессионального промышленного компьютера и операционной системы Windows. Операция производится через сенсорный экран с простым и интуитивно понятным интерфейсом. Система отличается высокой скоростью работы, низким уровнем отказов и отличной стабильностью.
Технические параметры
- Способ подачи:Плавное вращение автоматического механизма подачи перемещает устройства из трубок в тестовый трек. Загрузочный магазин вмещает 20-30 трубок за раз.
- Тестовые позиции:5 последовательных тестовых позиций, каждая позиция может независимо или в комбинации тестировать различные функциональные параметры.
- Станция маркировки:Возможность установки станции маркировки продукции.
- Станция визуального контроля:Возможность оснащения системами 2D и 3D визуального контроля для обнаружения аномалий маркировки и выводов.
- Сортировка:Управление серводвигателем обеспечивает стабильную и точную сортировку.
- Способ выгрузки:15 автоматических устройств выгрузки со штабелированием трубок, каждое устройство может штабелировать 20-30 трубок, имеется 2 слота для пустых трубок, возможна настройка красно-белых трубок для эффективного разделения годных и бракованных изделий.
- Система управления:Управление осуществляется с помощью профессионального промышленного компьютера и системы Windows, с возможностью отображения в реальном времени количества изделий в каждой трубке, значения UPH, уровня заторов, а также местоположения неисправностей, причин и методов их устранения, одновременно возможно сохранение данных и печать производственных данных.
- Резервная позиция:Предусмотрено место для установки маркиратора продукции на выбор заказчика.
- Дополнительная опция:Возможность добавления системы 2D визуального контроля для обнаружения дефектов маркировки и выводов.
- Режимы работы:Автоматический, ручной, холостой ход на выбор.
Спецификация оборудования:
|
Параметр |
Значение |
|
Модель оборудования / Equipment Type |
PH-314L |
|
Применимые корпуса / Package |
TO-220、TO-126、TO-220F、TO-263、TO-251、TO-252、TO-3P、TO-247、HZIP |
|
Производительность в час / UPH |
7-10K (значение UPH зависит от типа корпуса) |
|
Количество категорий сортировки / Bin |
6，6，16,16,16 (станции 1-5) |
|
Тестовые станции / Test Site |
5 последовательных тестовых станций |
|
Способ тестирования / Contact Finger Mode |
Кельвиновское зажимное тестирование золотыми пальцами |
|
Способ управления / Control Mode |
Промышленный компьютер Windows XP/7 |
|
Питание / Supply Voltage |
AC220V±10%/50Гц |
|
Мощность / Power |
650 Вт |
|
Давление воздуха / Air Pressure |
5-7 кгс/см² |
|
Интерфейс / Interface Mode |
TTL |
|
Размеры / Size (Д×Ш×В) |
1400×1400×2100 мм |
|
Вес / Weight |
750 кг |
|
Модель |
Стоимость, доллары США |
|
PH-314L |
По запросу |
