Технические характеристики

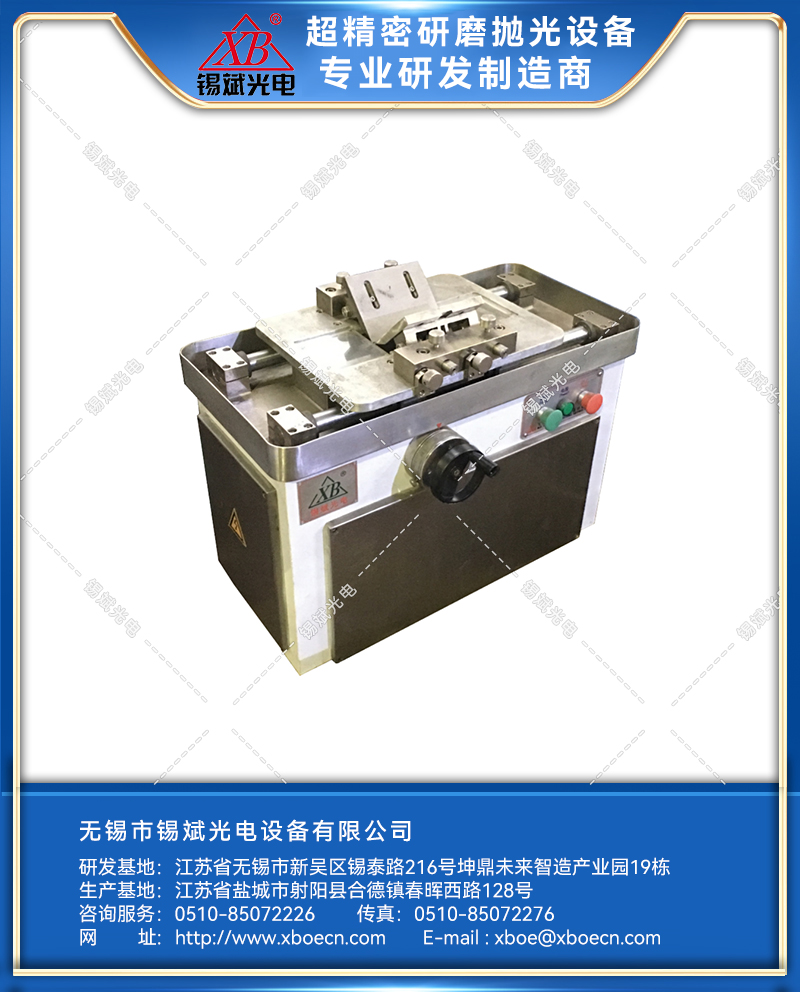

Оборудование применяется для ручного снятия фаски с деталей с прямыми кромками в оптической области. Заготовка фиксируется между двумя шаблонами и прижимается вручную, после чего скользящая платформа выполняет линейное перемещение по цилиндрической направляющей рейке. Точность подъёма шпинделя шлифовального круга составляет 0,01 мм. Диапазон углов снятия фаски регулируется от 45° до 90°.
Технические параметры
|
Параметр |
ZB15A |
ZB30A |
|
Диаметр абразивного круга |
Φ90 мм |
Φ120 мм |
|
Диапазон фаски |
15°–75° |
15°–75° |
|
Длина фаски |
5–150 мм |
5–300 мм |
|
Точность фаски |
0,02 мм |
0,02 мм |
|
Скорость вращения шпинделя |
3910 об/мин |
3910 об/мин |
|
Общая мощность |
0,5 кВт / 380 В |
0,9 кВт / 380 В |
|
Размеры (Д×Ш×В) |
740 × 440 × 580 мм |
1200 × 600 × 700 мм |
|
Вес |
около 200 кг |
около 400 кг |
|
Модель |
Стоимость, доллары США |
|
ZB15A /30A |
По запросу |
