Технические характеристики

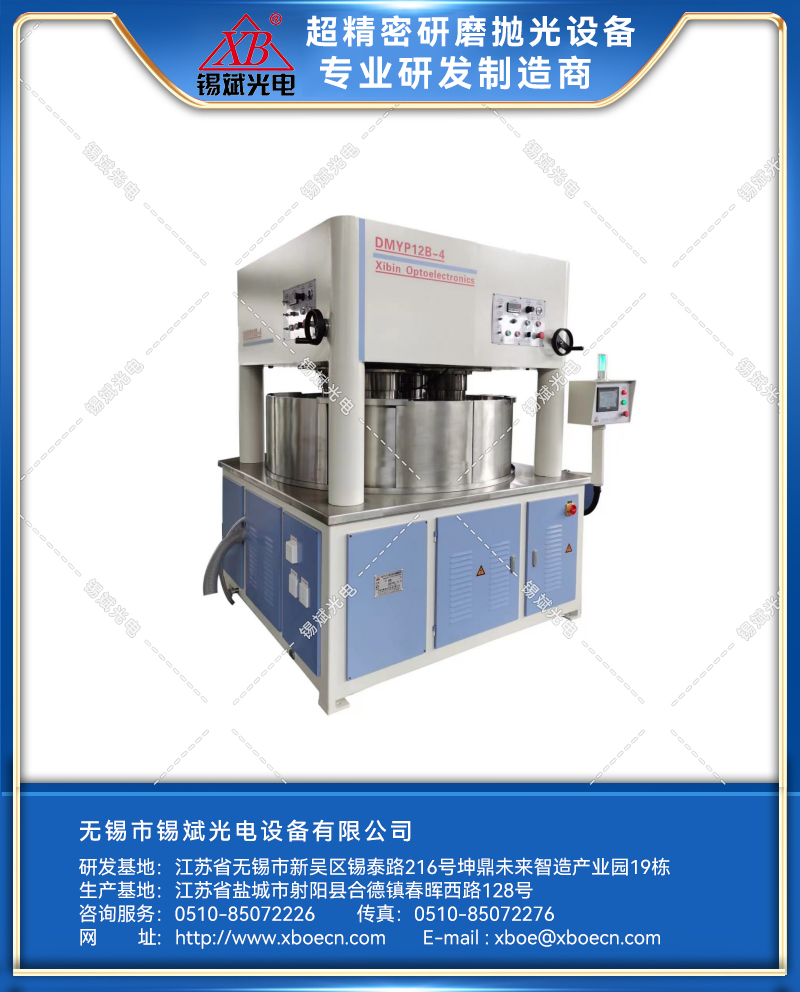

Оборудование применяется для одностороннего шлифования под давлением и полировки кремниевых пластин, ниобата лития, оптического стекла, сапфира, клапанных пластин, механических уплотнений и сверхтвердых материалов. Система вращения прижимной пластины оснащена независимым приводом и трёхкулачковым патроном, обеспечивающим быструю установку и выгрузку заготовок. Тяговый двигатель осуществляет регулирование скорости методом частотного преобразования, что позволяет устанавливать прижимную пластину в любое положение в процессе обработки.
Технические параметры
|
Параметр |
DMYPI12B-4 |
DMYPI16B-4 |
|
Диаметр мелничного камня |
Φ1200 мм |
Φ1600 мм |
|
Диапазон обработки |
≤Φ440 мм |
≤Φ500 мм |
|
Количество рабочих постов |
4 шт. |
4 шт. |
|
Высота подъёма прижимной плиты |
250 мм |
250 мм |
|
Давление прижимной плиты |
0,5 МПа (250 кгс) |
0,5 МПа (250 кгс) |
|
Скорость вращения мелничного камня |
0,6–30 об/мин |
0,4–20 об/мин |
|
Боковое биение поверхности камня |
≤0,08 мм |
≤0,10 мм |
|
Отклонение при вращении одной точки |
≤0,02 мм |
≤0,02 мм |
|
Скорость вращения прижимной плиты |
0,6–30 об/мин |
0,6–30 об/мин |
|
Общая мощность |
22 кВт / 380 В |
32 кВт / 380 В |
|
Размеры |
1710 × 1900 × 2400 мм |
2200 × 2200 × 2500 мм |
|
Вес |
около 4500 кг |
около 6000 кг |
|
Модель |
Стоимость, доллары США |
|
DMYP12B-4/16B-4 |
По запросу |
