Технические характеристики

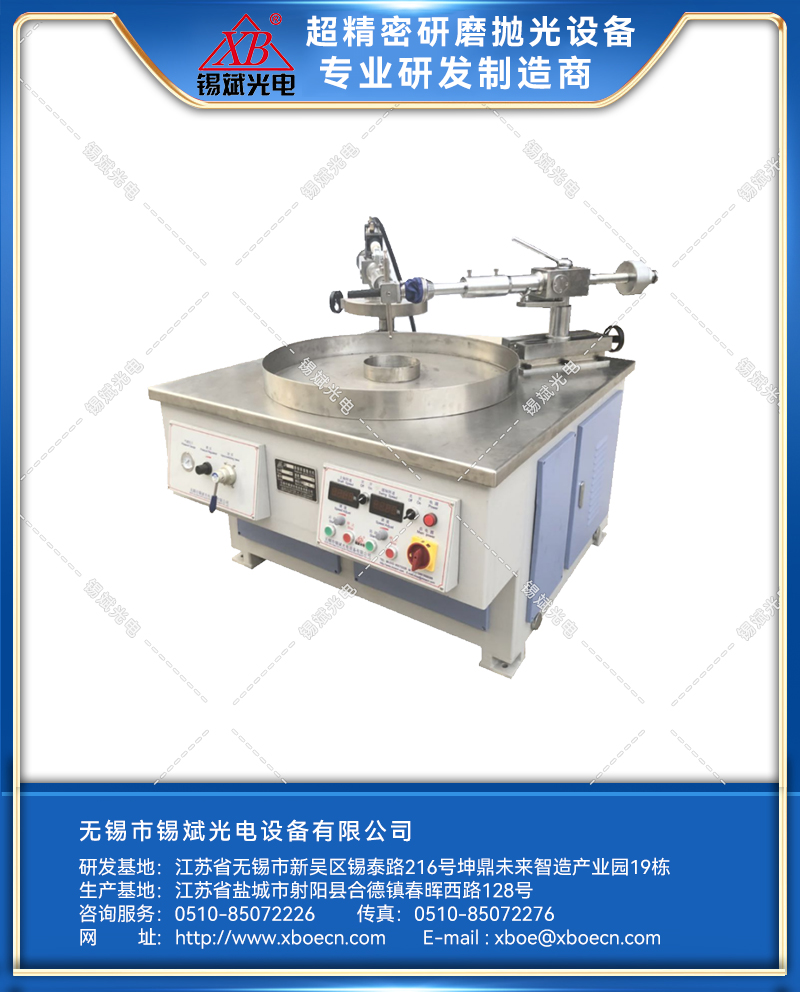

Оборудование применяется для шлифования и полировки плоских и сферических зеркал, а также для тонкой обработки высокоточных металлических и неметаллических форм. Скорость вращения шпинделя и время работы маятникового механизма регулируются методом частотного преобразования в соответствии с требованиями обработки. Давление маятника задаётся пневмосистемой, при необходимости используется блок противовеса для дополнительной корректировки давления. Основной и вспомогательный маятниковые узлы оснащены функциями телескопической регулировки, что обеспечивает полное соответствие технологическим параметрам обработки.
Технические параметры
|
Диапазон обработки |
≤⌀400 мм |
|
Диаметр шлифовального камня |
⌀600 мм |
|
Скорость вращения главной оси |
0,10–50 об/мин |
|
Посадочный размер шпинделя |
M56×5.5, посадочный круг ⌀60 |
|
Основной рычаг (телескопический) |
Регулировка длины до 140 мм |
|
Угол наклона рычага |
±20°–10° |
|
Диапазон выдвижения рычага |
100 мм |
|
Частота качаний |
0,10–50 раз/мин |
|
Вспомогательный держатель инструмента |
Вылет 100 мм |
|
Регулировка эксцентриситета |
140 мм |
|
Точность (радиальное и осевое биение) |
≤0,02 мм |
|
Расстояние от центра верхнего конуса до поверхности камня |
220 мм |
|
Давление пневмосистемы |
3–80 кг |
|
Мощность |
3,2 кВт / 380 В |
|
Вес |
около 750 кг |
|
Размеры |
1360×1290×1200 мм |
|
Модель |
Стоимость, доллары США |
|
JP06B |
По запросу |
