Технические характеристики

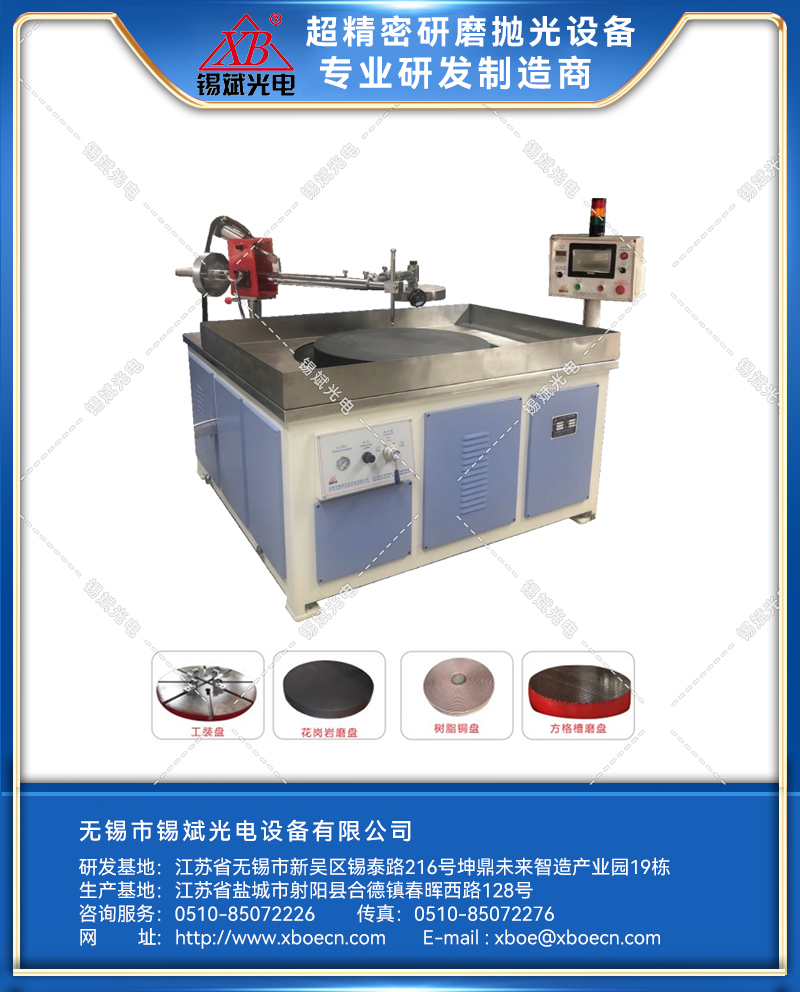

Оборудование применяется для шлифования и полировки плоских и сферических зеркал, а также для тонкой обработки высокоточных металлических и неметаллических форм. Скорость вращения шпинделя и время работы маятникового механизма регулируются методом частотного преобразования в соответствии с требованиями обработки. Давление маятника задаётся пневмосистемой, при необходимости используется блок противовеса для дополнительной корректировки давления. Дополнительный метод управления реализован через сенсорный интерфейс и кнопочные элементы.
Технические параметры
|
Параметр |
JP06A |
JP08A |
JP10A |
|
Диапазон обработки |
≤⌀400 мм |
≤⌀600 мм |
≤⌀800 мм |
|
Скорость вращения главной оси |
0,10–50 об/мин |
0,10–50 об/мин |
0,8–40 об/мин |
|
Точность (радиальное и осевое биение) |
≤0,02 мм |
≤0,02 мм |
≤0,08 мм |
|
Диаметр шлифовального камня |
⌀600 мм |
⌀800 мм |
⌀1000 мм |
|
Резьба шпинделя |
M56×5.5 |
M68×6 |
— |
|
Посадочный диаметр |
⌀60 мм |
⌀72 мм |
— |
|
Регулируемый эксцентриситет плиты |
140 мм |
170 мм |
200 мм |
|
Угол поворота рычага |
±20° |
±20° |
±20° |
|
Диапазон выдвижения рычага |
200 мм |
300 мм |
300 мм |
|
Частота качаний |
0,10–50 раз/мин |
0,10–50 раз/мин |
0,8–40 раз/мин |
|
Расстояние от центра верхнего конуса до поверхности камня |
220 мм |
280 мм |
300 мм |
|
Держатель инструмента (вылет) |
100 мм |
140 мм |
150 мм |
|
Давление пневмосистемы |
3–80 кг |
30–120 кг |
30–120 кг |
|
Мощность |
3,2 кВт / 380 В |
4,6 кВт / 380 В |
7,5 кВт / 380 В |
|
Вес |
около 750 кг |
около 1300 кг |
около 2300 кг |
|
Размеры |
1360×1300×1200 мм |
1890×1650×1500 мм |
1970×1890×1660 мм |
|
Модель |
Стоимость, доллары США |
|
JP06A/08A/10A |
По запросу |
