Технические характеристики

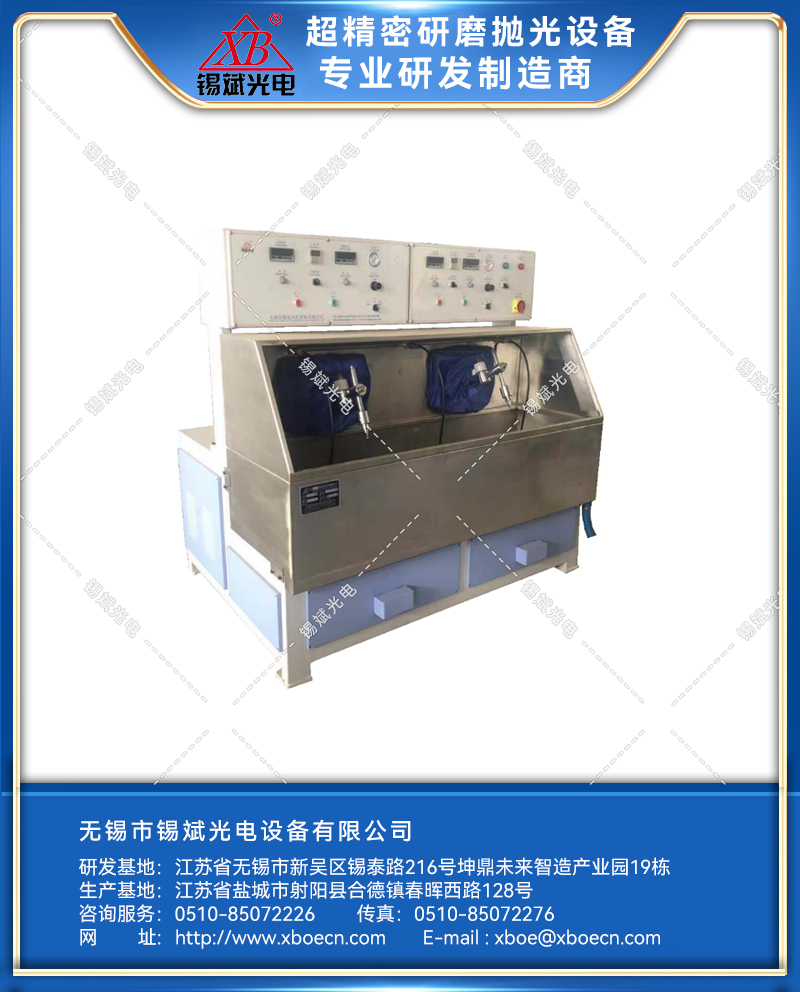

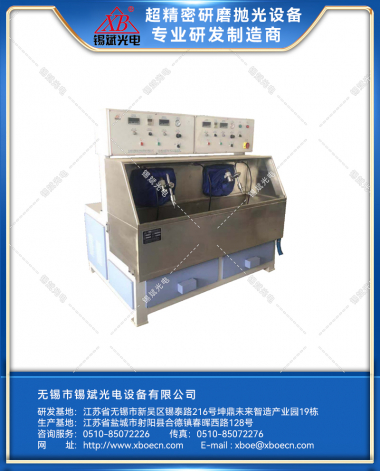

Оборудование предназначено для шлифования и полировки плоских и сферических поверхностей оптического стекла, кварца, кристаллов, электронных компонентов и других хрупких деталей. Для обеспечения маятникового перемещения предусмотрена независимая регулировка параметров шпинделя, маятникового вала, скорости, давления и времени обработки в соответствии с требованиями конкретных заготовок. Конфигурация типа A работает по принципу маятникового движения, типы B и C используют метод эллиптического движения.
Технические параметры
|
Параметр |
GJP38.2A |
GJP50.2A |
|
Диаметр обработки |
≤ Φ380 мм |
≤ Φ500 мм |
|
Расстояние между главными осями |
800 мм |
900 мм |
|
Скорость вращения главной оси |
0,70–350 об/мин |
0,30–150 об/мин |
|
Точность главной оси |
≤ 0,02 мм |
≤ 0,02 мм |
|
Частота качания поворотной полки |
0,10–50 раз/мин |
0,10–50 раз/мин |
|
Амплитуда колебания |
0–140 мм |
0–200 мм |
|
Резьба главной оси |
2 оси, резьба М27×3 |
2 оси, резьба М36×4 |
|
Пневматическое давление |
≥ 0,6 МПа |
≥ 0,6 МПа |
|
Общая мощность |
4 кВт / 380 В |
4,8 кВт / 380 В |
|
Вес |
около 800 кг |
около 900 кг |
|
Размер |
1720 × 1250 × 1650 мм |
1900 × 1420 × 1650 мм |
|
Модель |
Стоимость, доллары США |
|
GJP38.2A/50.2 |
По запросу |
