Технические характеристики

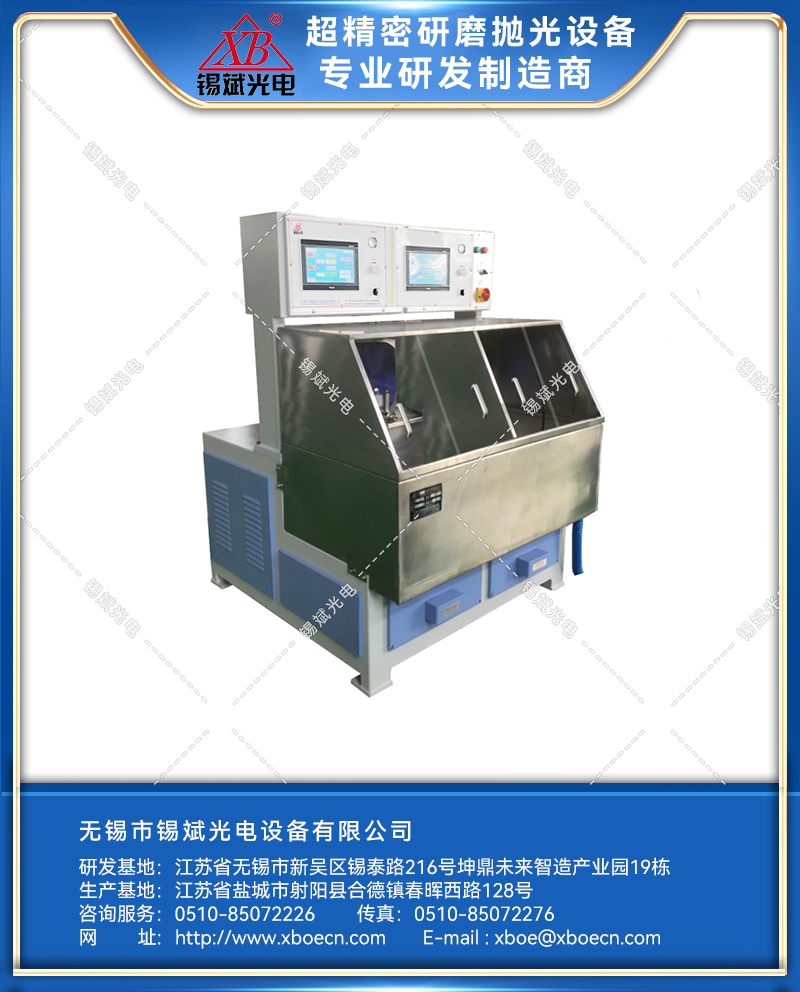

Оборудование применяется для шлифования и полировки сферических зеркал, а также подходит для тонкой обработки вогнуто-выпуклых линз большого диаметра. Конструкция оснащена пневматическим устройством с электронным управлением, обеспечивающим подъем и опускание рабочей стойки. Маятниковый механизм выполняет дугообразное движение с углом отклонения ±50°. Применяется ПЛК-система с сенсорным управлением и возможностью точного регулирования параметров.
Технические параметры
|
Параметр |
GJP15.2C |
GJP30.2C |
|
Диаметр обработки |
≤ Φ150 мм |
≤ Φ300 мм |
|
Размер бака |
1500 × 510 × 280 мм |
1560 × 560 × 280 мм |
|
Резьба главной оси |
М27 × 3 |
М27 × 3 |
|
Количество главных осей |
2 оси |
2 оси |
|
Подъём качающей рамы |
70 мм |
100 мм |
|
Амплитуда колебания |
0–100 мм |
0–100 мм |
|
Скорость вращения главной оси |
0,100–500 об/мин |
0,100–500 об/мин |
|
Точность главной оси |
≤ 0,02 мм |
≤ 0,02 мм |
|
Частота качания поворотной полки |
0,10–50 раз/мин, 0,10–50 раз/мин |
0,10–50 раз/мин, 0,10–50 раз/мин |
|
Пневматическое давление |
≥ 0,5 МПа |
≥ 0,5 МПа |
|
Радиус кривизны |
R ≥ 5 мм |
R ≥ 5 мм |
|
Общая мощность |
2,5 кВт / 380 В |
4,2 кВт / 380 В |
|
Вес |
около 900 кг |
около 1000 кг |
|
Габаритные размеры |
1500 × 880 × 1700 мм |
1960 × 850 × 1700 мм |
|
Модель |
Стоимость, доллары США |
|
GJP15.2C/30.2C |
По запросу |
