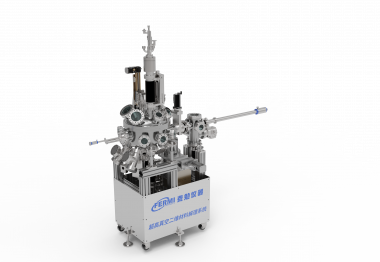

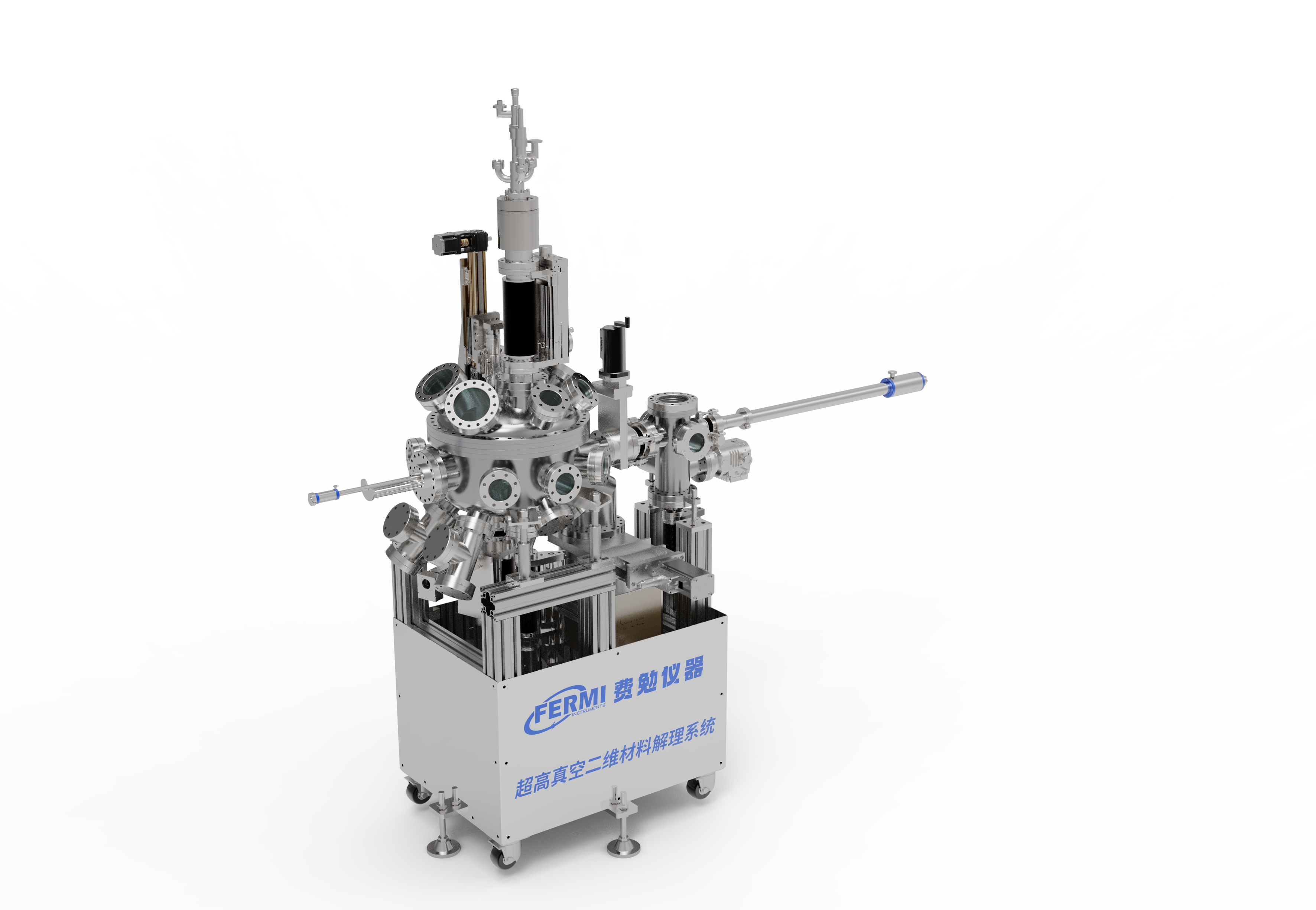

Устройство для послойного отделения и укладки двумерных материалов CLST-2

Технические характеристики

Система состоит из камеры быстрого введения образца, камеры отделения слоев, держателя образцов с низкой температурой, держателя для отделяемых образцов и оптического микроскопа.

Обеспечивает множество посадочных мест и диапазон изменения температуры от 100K до 470K, позволяя выполнять отделение и перенос тонких материалов.

Особенности:

• Обеспечивает отделение в условиях сверхвысокого вакуума с уровнем вакуума лучше 5×10⁻¹⁰ мбар;
• Оснащен системой охлаждения жидким азотом, минимальная температура ниже 120K;
• Удобное управление, с помощью манипулятора возможны отделение и перенос двумерных материалов;
• Плоскостность отделяемой поверхности на уровне атомных слоев, получение тонких слоев материалов;
• Стандартный держатель образцов типа Flag-type, высокая совместимость, обеспечивает бесшовное подключение к приборам поверхностного анализа таким как ARPES, STM, XPS.

Оптический микроскоп:

• Импортная оптика;
• Импортная CCD-камера;
• Электрический зум;
• Коаксиальное освещение.

Манипулятор:

• Удобная подача образцов и отделение слоев.

Камера отделения слоев:

• Сверхвысоковакуумный корпус из нержавеющей стали 55316;
• Фланец, соответствующий стандартам сверхвысокого вакуума;
• Прочная алюминиевая рама с большими колесами для удобства перемещения;
• Термообработка и температурный контроль;
• Держатель отделяемых образцов;
• Электрический подъем;
• Многоосевой пьезоэлектрический стол перемещения X, Y, Z, R.

Держатель образцов с низкой температурой:

• Ручное поднятие и вращение;
• Диапазон температур: 100K–300K;
• Одновременное размещение до 42 поддонов для образцов.
