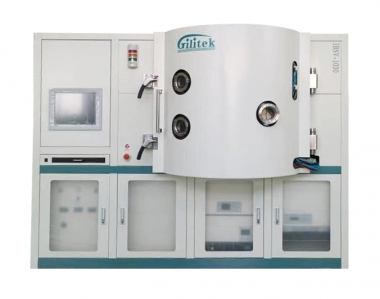

Машина для нанесения покрытия вертикальным ионным напылением IBSV-1030P

Технические характеристики

• Вертикальное расположение подложки, горизонтальный мониторинг;
• Вращение мишени можно регулировать влево и вправо для обеспечения оптимального расстояния от центра мишени до источника ионов;
• Подложка: 12" x 1";
• Мишень: две или три сменные мишени;
• Многоканальный оптический мониторинг;
• Крепление заготовки: 12 дюймов

Параметры процесса:

 Вакуумная система

• Предельный вакуум: 4,0 × 10-5 Па
• Время достижения 10 Па: ≤ 10 минут
• Скорость утечки: 3,0 × 10-5 Па м³/с

 Точность управления

• Вращение мишени: 0,005°
• Вращение заготовки: <1000 об/мин
• Энкодер: 12 000 линий
• 480 000 отсчётов/об
• Пластина коррекции толщины плёнки: 0,005°
• Диффузор: позиционный переключатель

Оптическая система контроля (OMS)

• Диапазон длин волн: от 380 до 1650 нм
• Стабильность источника света: < 0,1% для белого света, < 0,02% для лазера
• Разрешение по длине волны: 0,2 нм для белого света, 0,1 нм для лазер
• Точность длины волны: 0,2 нм для белого света, 0,1 нм для лазера
