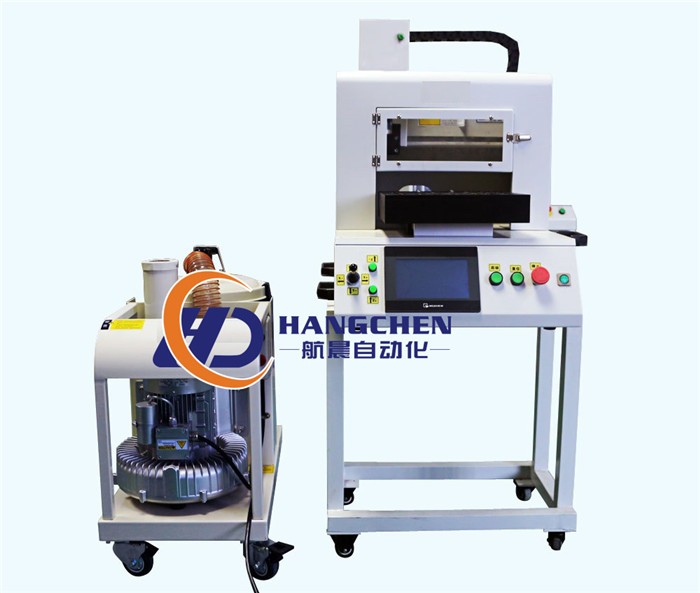

Фрезерный настольный станок для печатных плат, криволинейных печатных плат, штампованных отверстий HC-L400

Применение: подходит для продольной резки различных печатных плат с штампованными отверстиями и точечными соединениями, а также алюминиевых и медных подложек для светодиодного освещения.

Технические характеристики

Фрезерный станок для печатных плат, настольный станок для продольной резки криволинейных печатных плат, настольный станок для продольной резки штампованных отверстий

Параметры фрезерного станка для печатных плат HC-L400:

• Привод: шаговый
• Скорость вращения шпинделя: 60 000 об/мин
• Производительность резки: 500 мм/с
• Повторяемость: ±0,02 мм
• Скорость резки: макс. 100 мм/с, в зависимости от материала печатной платы и качества резки
• Разрешение: ±0,01 мм
• Конфигурация: оси X, Y и Z, ход: 300 x 300 x 70 мм, ход также можно настроить
• Повторяемость: <0,1 мм для прямых и криволинейных контуров
• Позиционирование печатной платы: специальные или стандартные приспособления
• Загрузка и выгрузка: ручные
• Толщина печатной платы: 0,4–4 мм
• Функции безопасности: аварийная остановка станка, аварийная остановка шпинделя, обнаружение перегрева двигателя шпинделя и перегрузки серводвигателя.
• Двигатель шпинделя: мощность: 0,3 кВт, максимальная скорость: 60 000 об/мин, охлаждение: воздушное.
• Габариты станка: 760*620*700 мм.
• Вес: 73 кг.
• Объём памяти: 100-200 файлов.
• Привод: направляющая + ходовой винт (производство Тайвань).
• Пылесос: 1,5 кВт, 220 В; круглосуточная непрерывная работа.
• Способ всасывания: снизу вверх.
• Меры безопасности: оснащён защитным кожухом.
