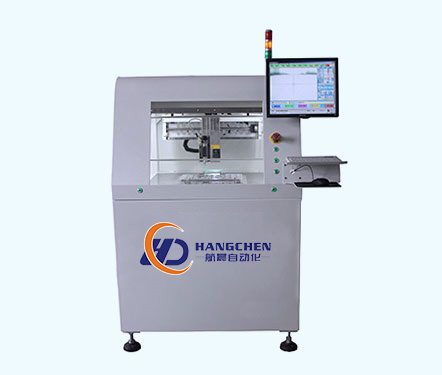

Фрезерный полностью автоматический станок для печатных плат HCL-850

Применение: подходит для резки различных печатных плат с V-образными канавками, алюминиевых и медных подложек для светодиодных светильников и т. д.

Технические характеристики

Характеристики фрезерного станка для печатных плат HCL-850:

• Полностью автоматический фрезерный разделитель печатных плат, также известный как станок для резки подложек, использует высокоскоростной вращающийся шпиндель для привода фрезы. Он может резать подложки с высокой плотностью установленных компонентов, а также точно и быстро резать печатные платы и другие материалы подложек.
• Полностью электрическое управление обеспечивает долговременную точность.
• Рабочий стол с поворотом на 360 градусов и двумя индексами повышает эффективность производства.
• Собственная система управления обеспечивает безопасность, стабильность и простоту модернизации.
• Оптимизированная механическая конструкция, компактный размер и высокая точность резки
• Своевременное обслуживание и поставка запасных частей для быстрого решения производственных проблем.
• Электрическое управление, не требуется подача воздуха.
• Высокая стабильность и простота обслуживания.
• Простота эксплуатации, быстрая переналадка линии.
• Предназначен для печатных плат малого и среднего размера.
• Высокожесткая интегрированная конструкция рамы обеспечивает высокую точность и стабильность в течение длительного времени. 12. Оригинальная подвесная головка станка, центральный привод и два боковых привода повышают точность и стабильность работы оборудования. Оборудование имеет компактную и рациональную конструкцию и занимает небольшую площадь (менее 50% площади аналогичного промышленного оборудования).

• Использование прецизионного двухсекционного (180-градусного) делителя с высоким крутящим моментом делает оборудование более точным, стабильным, простым и быстрым в процессе производства, превосходя пневматический привод цилиндра, используемый в той же отрасли (одна сторона приводится в движение, а другая – в движение, что легко приводит к образованию угла и снижению точности). Уникальный поворотный стол, столы A и B позволяют одновременно программировать резку нескольких различных изделий, что эффективно сокращает время простоя и повышает эффективность производства.
• Система перемещения: Оси X, Y и Z оснащены пятиступенчатыми ходовыми винтами и серводвигателями переменного тока с превосходной производительностью и стабильностью: (1) автоматическая регулировка усиления, (2) высокая скорость и высокая скорость отклика с максимальной частотой 1 кГц, и (3) адаптивный фильтр с низким уровнем вибрации.

• Изысканная визуальная система: программа производства высокопиксельной ПЗС-камеры, редактирование маршрута резки, автоматическая визуальная коррекция, амплитуда системы повышает точность резки.

• Удобная конструкция: (1) Первая функция автоматической очистки; (2) Две защитные дверцы, предотвращающие поломку ножей и травмы во время производства.

• Удобная операционная система: программное обеспечение управления, работающее на базе китайской версии Windows XP SP2, защищено авторскими правами интеллектуальной собственности, что обеспечивает оптимизированный интерфейс, простоту эксплуатации и обслуживания, а также четкую видимость портов ввода/вывода.
• Функция самодиагностики: система самодиагностики сообщений об ошибках позволяет самостоятельно выявлять неисправности оборудования во время работы, облегчая их выявление и оперативное возобновление производства.

Технические характеристики фрезерного станка для печатных плат HCL-850:

• Размеры основного блока: 1550 (В) * 1000 (Ш) * 1200 (Д) мм
• Вес основного блока: 520 кг
• Размеры очистителя: 1550 (В) * 600 (Ш) * 630 (Д) мм
• Вес очистителя: 200 кг
• Рабочее напряжение: 380 В переменного тока, 3 кВт
• Режим всасывания: снизу вверх
• Площадь разделения: 300 мм * 400 мм
• Скорость вращения шпинделя: 60 000 об/мин, воздушное охлаждение
• Фреза: 0,8–3,0 ￠, встречного вращения, с круглым хвостовиком из карбида вольфрама
• Скорость резания: 0–100 мм/с
• Точность резания: ±0,05 мм
• Повторяемость: ±0,02 мм
• Контроль стойкости инструмента: программируемый
