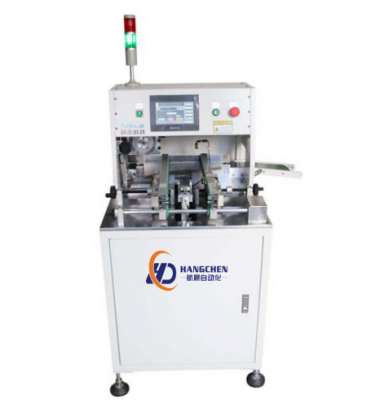

Машина для разделения панелей на печатные платы с V-образными пазами HCVC-6A

Применение: подходит для резки различных древесноволокнистых плит с V-образным пазом.

Технические характеристики

Характеристики разделителя печатных плат с V-образными канавками HCVC-6A: Безопасный, автоматический, эффективный и трудосберегающий

• Автоматический разделитель панелей с ножевой подачей подходит для разделения различных печатных плат с V-образными канавками, особенно прецизионных печатных плат с компонентами на обеих сторонах.
• Используя интерфейс «человек-машина» на основе ПЛК, микрокомпьютер управляет программой, полностью автоматически контролируя количество резов и ход реза, что экономит трудозатраты и повышает эффективность.
• Полностью автоматическая подача и резка печатных плат. Микрокомпьютер автоматически подсчитывает количество готовых изделий для наглядного отображения информации.
• После резки печатные платы транспортируются непосредственно на линию контроля по конвейеру, что исключает необходимость ручного перемещения. 5. В процессе резки печатная плата остается неподвижной, в то время как круглый нож скользит, а прямой нож движется вверх и вниз, гарантируя, что электронные компоненты на подложке не будут повреждены при движении.
• Устройство подачи плат подключается непосредственно к сборочной линии или к устройству подачи, устраняя необходимость ручной установки плат. Также установлен предохранительный глазок для обеспечения безопасности производства. 7. Машина оснащена интерфейсами SMEMA для удобного подключения к оборудованию на входе и выходе. Коммуникационные порты позволяют напрямую подключаться к производственным линиям, устройствам подачи плат, оборудованию AOI и другому оборудованию.
• Машина оснащена защитой от сбоев и отключений электроэнергии, что гарантирует отсутствие повреждений печатных плат во время разделения.

Технические параметры:

Инструкция по разделению панелей станка:

• Возьмите первую плату и введите значения расстояния от края до V-образной канавки и от V-образной канавки до V-образной канавки, количество резов, название продукта и сохраните изменения.
• Ленточный конвейер, перемещающий печатную плату через механизм подачи, помещает её на направляющие резки и подачи. В соответствии с датчиком положения и позиционирующими штифтами, патрон печатной платы выдвигается, захватывая край платы. Позиционирующие штифты возвращаются в исходное положение, и патрон с зажимом автоматически разделяют платы. После завершения заданного количества резов патрон освобождается, и воздушное сопло обдувает край платы.
• Датчик определяет наличие материала, и механизм подачи патрона резака печатных плат активируется и выдвигается в соответствии с запрограммированными параметрами, захватывая плату и перемещая её в нужное положение. Верхний дисковый нож перемещается для разделения плат.
• Разрезанные изделия и кромки плат попадают на конвейерную ленту за резаком печатных плат и отводятся.
• После резки одной печатной платы подающий зажим отводится назад. Цикл повторяется до тех пор, пока не будет отрезана вторая плата. Исключение необходимости ручного управления значительно сокращает трудозатраты.
• Фотоэлектрические датчики установлены на каждом этапе приёма, подачи и отделения плат для предотвращения повреждения продукции и повышения безопасности эксплуатации.
