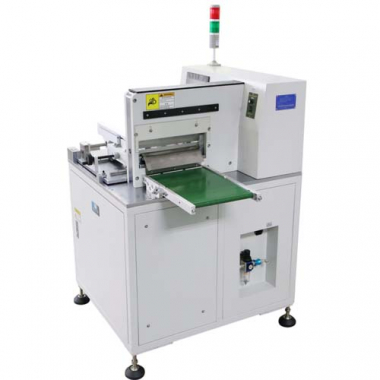

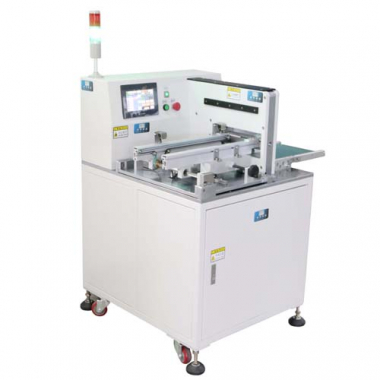

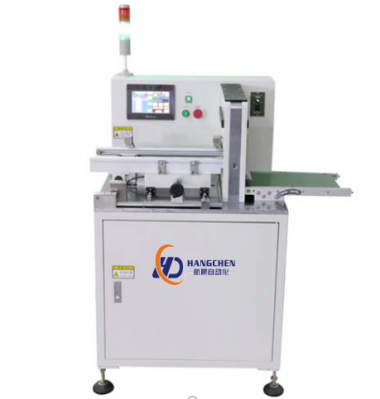

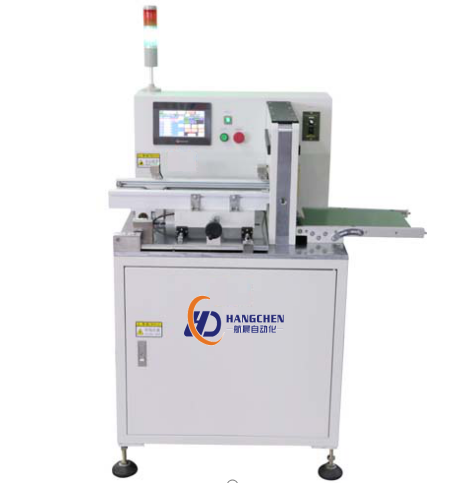

Машина для разделения печатных плат без напряжения HCV-6D

Применение: подходит для резки светодиодных панелей, алюминиевых подложек COB, алюминиевых подложек, медных подложек и картона.

Технические характеристики

Характеристики машины для депанелирования печатных плат HCV-6D:

Безопасность, автоматизация, эффективность и экономия труда

• Автоматическая машина для депанелирования гильотинного типа подходит для депанелирования различных печатных плат, особенно прецизионных плат с компонентами на одной стороне. Высота компонентов на печатных платах должна быть менее 6 мм.
• Используя интерфейс «человек-машина» на основе ПЛК, микрокомпьютер управляет программой, полностью автоматически контролируя количество резов и ход реза, что экономит трудозатраты и повышает эффективность.
• Полностью автоматическая подача и резка печатных плат с автоматическим подсчетом выходных данных микрокомпьютером для наглядного отображения информации.
• После резки печатные платы транспортируются непосредственно на линию контроля по конвейеру, что исключает необходимость повторных операций.
• В процессе резки печатная плата перемещается, и гильотина режет с усилием менее 500. Прямой нож движется вверх и вниз, предотвращая повреждение электронных компонентов на подложке.
• Защитные очки обеспечивают безопасность производства.

Параметры депанелятора печатных плат HCV-6D:

• Этот станок подходит для однонаправленного депанелятора печатных плат из V-образной канавки после установки, как показано на рисунке ниже.
• Он оснащен автоматической подачей и резкой, что делает работу простой и быстрой.
• Различные настройки параметров обеспечивают равномерную подачу и депанелирование платы.
• Основные компоненты привода используют прецизионные шаговые двигатели Xinnong и пневматические компоненты SMC, что обеспечивает высокую повторяемость.
• Весь станок использует ПЛК Mitsubishi и сенсорную систему управления Weilun, обеспечивая простой и удобный интерфейс. 6. Производительность: 15 сек./шт. (200*150 мм, восемь резов для справки)
• Рабочая зона защищена световым барьером безопасности.
• Станок может сохранять несколько наборов параметров для мгновенного вызова.
• Данный станок может выполнять резку V-образных канавок на подложках только в одном направлении и не может выполнять резку в двух направлениях.
• Рабочее напряжение: 220 В переменного тока, 50 Гц
• Рабочее давление воздуха: 0,6–0,8 МПа
• Толщина материала для резки: 0,3–3,5 мм
• Высота детали: Предельная высота печатной платы: 6 мм
• Максимальная рабочая зона: ширина 250 мм, длина 300 мм
• Расстояние детали от линии реза: не менее 1,5 мм
• Режим работы: автоматическая подача и автоматическая резка
• Габариты станка: длина х ширина х высота = 2020 мм х 650 мм х 1200 мм
• Габариты упаковки: длина х ширина х высота = 2120 мм х 750 мм х 1350 мм
• Вес: 220 кг
• Емкость памяти для хранения программ: 50 комплектов
• Подключаемая сборочная линия: максимальная ширина сборочной линии 250 мм
• Название и модель станка: Полностью автоматический разделитель досок без напряжения
