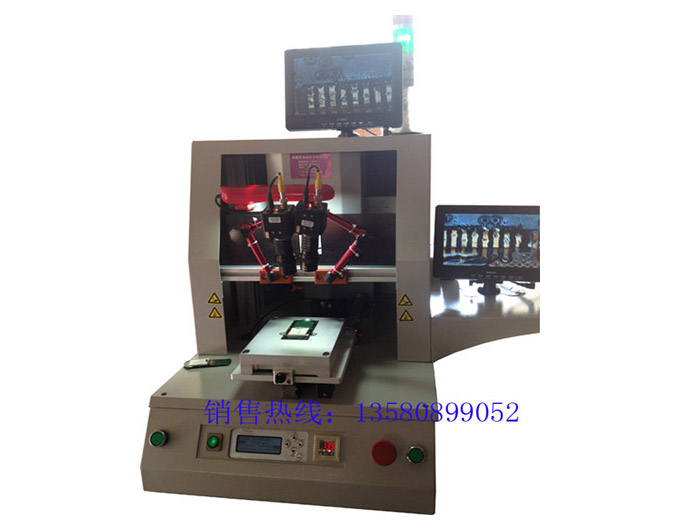

Импульсный автоматический термопресс FPC с функцией толкания HCPP-2A

Применение: подходит для опрессовки различных высокоплотных TAB, TCP, а также для опрессовки пайкой FPC, FFC, TFT и печатных плат.

Технические характеристики

Характеристики импульсного горячего пресса HCPP-2A:

• Регулируемая скорость нагрева в зависимости от типа изделия, терморегулятор Yamatake, Япония.
• Специальная сварочная головка обеспечивает равномерное распределение давления по изделию.
• Оснащена функцией вакуумирования для облегчения выравнивания.
• Цифровая регулировка температуры обеспечивает чёткую и точную работу. Сенсорный экран с интерфейсом на китайском и английском языках. ПЛК-управление обеспечивает простоту эксплуатации.
• Оснащен цифровым манометром с предустановленными диапазонами давления. Использование прецизионных направляющих цилиндров SMC обеспечивает высокую точность давления и позволяет сваривать изделия с шагом контактных площадок 0,5 мм.
• Автоматический доступ к платформе для удобной и эффективной работы. 7. Подходит для опрессовки различных высокоплотных TAB и TCP-контактов, а также для опрессовки гибких печатных плат (FPC), плоских печатных плат (FFC) и тонкопленочных транзисторов (TFT).

Подходит для:

• Пайки гибких печатных плат (FPC) и печатных плат, разъемов
• Пайки ACF и печатных плат, разъемов
• Пайки TAB и печатных плат, разъемов
• Пайки TFT и печатных плат, разъемов
• Пайки FFC (гибкого плоского кабеля) и печатных плат, разъемов
• Пайки зебра-бумаги и печатной платы, разъемов
• Пайки микрокоаксиального кабеля и печатной платы, разъемов
• Пайки эмалированных проводов для жестких дисков, резисторов, конденсаторов, катушек, трансформаторов, микросхем и т. д.
• Пайки клемм аккумулятора и печатной платы, разъемов
• Пайки выводов проводов для малогабаритных двигателей
• Склеивания смолой методом горячего прессования для реле, принтеров, очков и т. д.

Характеристики импульсного горячего пресса HCPP-2A:

• Максимальная рабочая зона 200 × 260 мм
• Габариты станка: 500 × 750 × 640 мм
• Рабочее давление воздуха: 0,45–0,70 МПа
• Установочное приспособление (1 комплект)
• Масса станка: 90 кг
