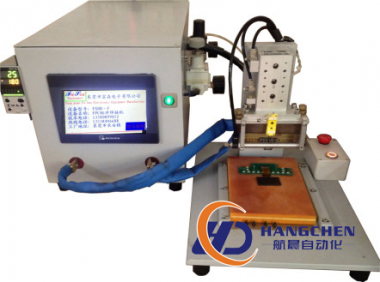

Импульсный аппарат для горячей сварки гибких печатных плат (FPC) с давлением FPC кабеля HCPP-1S

Подходит для опрессовки различных высокоплотных TAB, TCP, а также для опрессовки пайкой FPC, FFC, TFT и печатных плат.

Технические характеристики

Характеристики импульсного горячего пресс-сварочного аппарата HCPP-1S:

• Интерфейс «человек-машина» с сенсорным экраном, регулируемая скорость нагрева в зависимости от типа изделия.
• Специальная сварочная головка обеспечивает равномерное распределение давления на изделии.
• Прецизионный регулируемый стол по осям XY позиционирует кондуктор для размещения изделия, а функция вакуумирования упрощает выравнивание.
• Управление температурной кривой с помощью ЧПУ обеспечивает четкое и точное отображение информации.
• Оснащен цифровым манометром с предустановленными диапазонами давления и регулируемой высотой давления сварочной головки.
• Микрокомпьютерное управление, точность и стабильность. Направляющие и верхний и нижний прижимные цилиндры обеспечивают высокую точность сварки.
• Программируемые профили включают температуры предварительного нагрева и оплавления.
• Подходит для опрессовки различных высокоплотных TAB и TCP, а также FPC и FFC, TFT и печатных плат.

Характеристики импульсного горячего пресс-сварочного аппарата HCPP-1S:

• Максимальная рабочая зона: 200 × 260 мм
• Габариты аппарата: 320 × 390 × 370 мм
• Рабочее давление воздуха: 0,45–0,70 МПа
• Крепление (1 комплект)
• Вес аппарата: 42 кг
