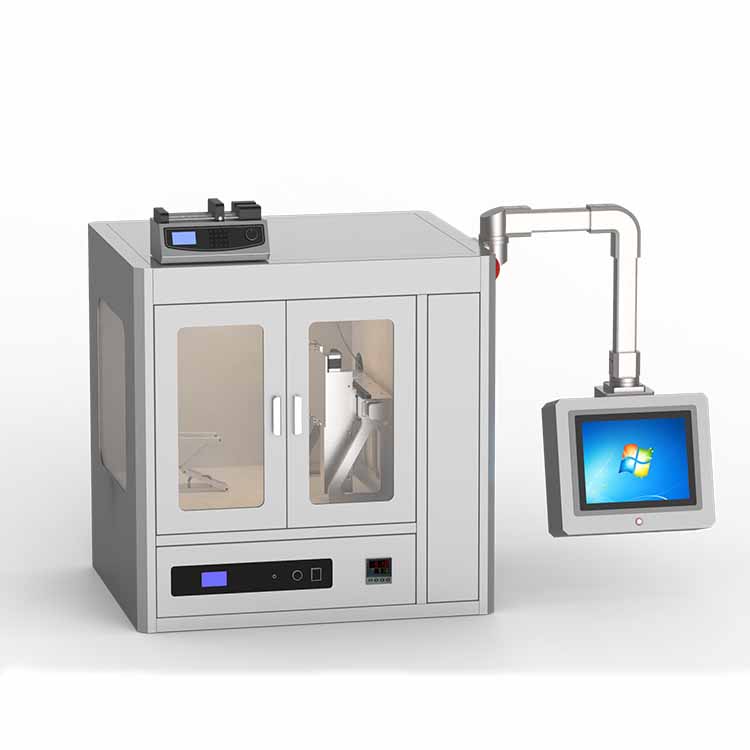

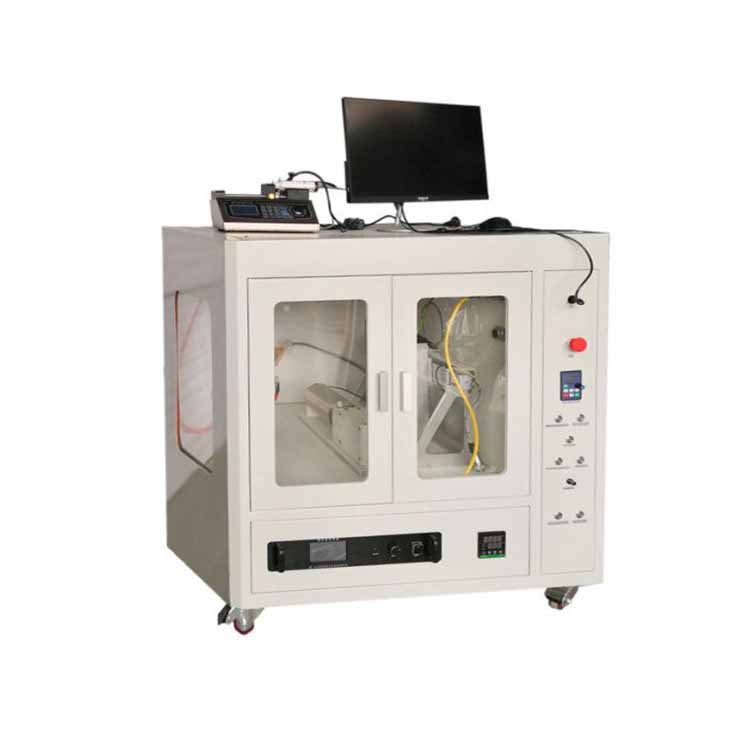

Лабораторная машина для электроспиннинга нановолокон - это настольная система электроспиннинга с функцией двойного прядения и намотки нити, которая известна как один из наиболее эффективных и удобных методов получения волокон нанометрового масштаба.Нановолокна используются в широком спектре применений, таких как фильтрация и многофункциональные мембраны, медицинское применение и военные системы, благодаря своим выдающимся свойствам.
Технические характеристики
Лабораторная машина для электроформования нановолокон состоит из биполярного источника высокого напряжения и набора коллекторов для различных применений. Прибор также оснащен уникальным вращающимся коллектором, с помощью которого пользователь сможет скручивать волокно в нити и собирать его в катушки. Диаметр волокна зависит от различных параметров, но в основном от скорости потока. Для превращения волокна в пряжу два шприцевых насоса, один с положительно заряженной фильерой, а другой с отрицательно заряженной фильерой, направляются в воронкообразный коллектор, из которого формируются волокнистые нити и скручиваются в катушку.
Лабораторный станок для электроформования нановолокон - это система для производства ультратонких волокон диаметром 20-1000 нм. Нановолокно имеет высокую удельную площадь поверхности, малый диаметр и большую пористость. В качестве сырья можно использовать более 100 видов полимеров, а также белок, коллаген, органические соединения (ПЭО, ДНК, PAA, PLA, нейлон, полиэстер, акриловую смолу, ПВА, PS, PAN, пептид, целлюлозу).
Основные характеристики
- Обогрев салона: до 45 ° C с помощью спирального нагревателя мощностью 1000 Вт
- Камера снабжена стержнем для отвода остаточного заряда, который используется для удаления статического электричества
- Предусмотрен предохранительный выключатель для отключения высоковольтного источника питания при открытии дверцы
- Светодиодное освещение кабины и задняя подсветка для просмотра наконечника иглы и процесса электроформования
- Вытяжной вентилятор предназначен для испарения растворителя. Он также используется для охлаждения оборудования после процесса отжима
- Аварийная остановка предусмотрена на панели управления для остановки оборудования при возникновении любой аварийной ситуации
- Градуировочная шкала нанесена на гранитную поверхность в направлении X и Y, что помогает конечному пользователю достигать повторяющихся результатов за счет позиционирования шприцевых насосов, мишени и вращателя обода
- Программное управление различными функциями, такими как скорость вращения оправки, продолжительность, расход шприцевого насоса, скорость ступеней X, Y и т.д.

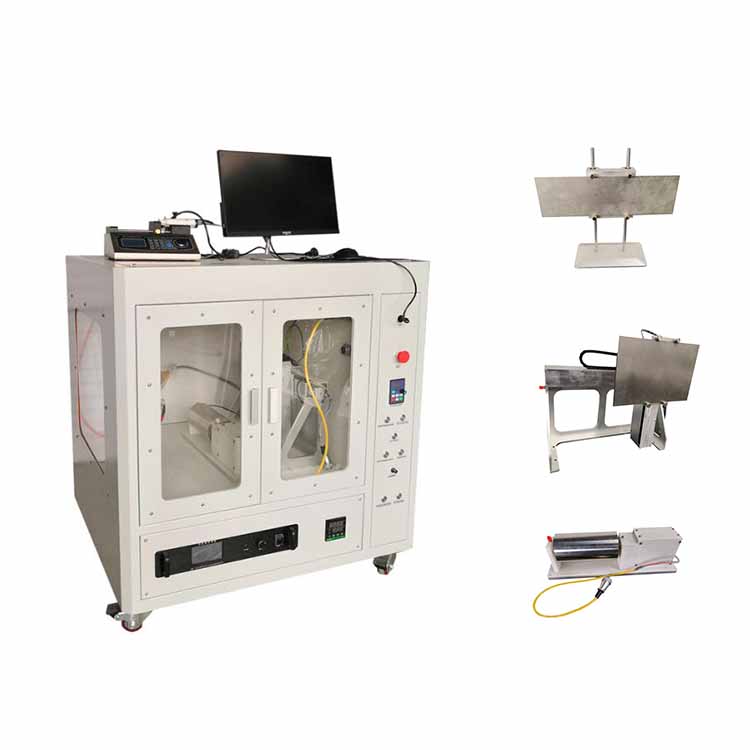

- В комплект поставки системы входят вращающиеся мишени для оправки различного диаметра, мишень с Y-образной ступенью и неподвижная пластинчатая мишень.
- Коаксиальная фильера: Наша установка для электроформования нановолокон оснащена коаксиальной фильерой, которая помогает производить полые нановолокна и нановолокна сердцевины / оболочки. Эта технология также может быть использована для объединения различных характеристик каждого полимера в одно волокно
- Автономный вытяжной шкаф оснащен такими функциями, как вытяжной вентилятор, галогенное освещение и прозрачная дверца для контроля процесса электроформования
- Встроенная схема дуговой защиты
Технические параметры
|
Потребляемая мощность |
• Однофазное напряжение 208 ~ 240 В переменного тока (для 110 В переменного тока, пожалуйста, закажите трансформатор мощностью 3000 Вт) • Максимальная потребляемая мощность: 1500 Вт |
|
Высоковольтный источник питания |
• Двойное высоковольтное питание от -15 кВ до + 15 кВ, максимальный ток 0,5 мА • Цифровой вольтметр и измеритель тока • Устройство для удаления электростатического заряда-разрядник встроен в вытяжной шкаф • Доступны режимы постоянного тока / напряжения • Встроенная схема защиты от дуги. Обычно для процесса электроформования требуется ток <5 мкА. Пожалуйста, ограничьте ток <20 мкА, чтобы избежать повреждения дугой при высоком напряжении |
|
Двухканальный шприцевой насос |
• Двухканальный шприцевой насос с независимым регулированием скорости позволяет шприцам выбрасывать раствор с разной скоростью. • В комплект поставки входят четыре системы дозирования шприцев, которые управляются программным обеспечением. (По два шприца на группу при одинаковой скорости подачи) • Совместим со стандартными стеклянными шприцами объемом от 2,5 до 60 мл • Скорость откачки: 1 мкл /мин - 35 мл / мин для прилагаемого шприца объемом 20 мл • Держатель шприца изготовлен из изоляционного материала для работы в условиях высокого напряжения • Программируемый профиль X motion для управления характеристиками пленочного покрытия • Разрешение перемещения 1 мм. • В стандартную комплектацию входит только стандартная высоковольтная подставка из крокодиловой кожи. 3-осевая подставка и Т-образная двойная 3-осевая насадка в комплект поставки не входят. Внимание: Пожалуйста, используйте стеклянные шприцы. Из соображений безопасности не используйте одноразовые пластиковые шприцы. |
|
Металлический воронкообразный коллектор и катушка для пряжи |
• Металлический воронкообразный коллектор представляет собой вращающуюся оправку в форме воронки, в которой формируются нити волокна и сворачиваются в катушку. Тонкопленочное полотно из нановолокон сначала формируется на металлическом воронкообразном коллекторе и первоначально вытягивается в 3D-форму конуса. При вращении воронкообразного коллектора из вершины конуса вытягивается скрученная нановолоконная нить. • Скорость вращения: от 300 до 4000 об /мин • Материал: Алюминий • Диаметр: 100 мм • Катушка для намотки пряжи - это компактный модульный позиционер с электроприводом для скручивания нановолоконной пряжи в катушку. В качестве электрического привода используется шаговый двигатель. Катушка для намотки пряжи настраивается по оси XY. • Материал: Ацеталевая смола • Скорость вращения: от 1 до 100 об /мин • Линейное возвратно-поступательное движение: 50 мм |
|
Сборщик оправок Сборщик пластин Y-ступенчатый коллектор |
В стандартную комплектацию входят коллекторы трех типов Коллекторы оправок для электроформования 7 комплектов различного размера: длина 200 мм x диаметр 100, 75, 25, 12, 6, 2 мм. Привод: электродвигатель BLDC с микропроцессорным управлением и обратной связью по датчику Холла, работающий на основе нанопрядильных материалов. С обратной связью по датчику Холла Y Частота вращения: от 400 до 3500 об / мин регулируется со стабильностью: +/-1% Управление скоростью и продолжительностью на базе ПК Вращающиеся оправки можно использовать в качестве мишени для получения выровненной непрерывной сетки из нановолокон Пластинчатый коллектор для сбора нановолокон 320 мм× 2 мм из нержавеющей стали с заземлением Y-ступенчатый коллектор для нанесения плоских пленочных покрытий Размеры ступени 250 мм×2 мм толщиной не более Материал пластины: Нержавеющая сталь Программируемый профиль Y-образного перемещения для управления характеристиками пленочного покрытия, нанесенного на пленку Управление скоростью, профилем движения и продолжительностью на базе ПК Разрешение перемещения 1 мм |
|
Нагреватель лампы |
• Нагреватель галогенной лампы с термопарой и цифровым регулятором температуры встроен в вытяжной шкаф для нагрева окружающей среды до 40 ºC • Максимальная мощность: 1000 Вт |
|
Вытяжной шкаф |
• Автономное устройство со встроенным источником питания и такими функциями, как нагреватель, освещение и вытяжной вентилятор • Прозрачные стеклянные окна спереди и с обеих сторон для удобного контроля процесса электроформования • Габаритные размеры: 1000 мм × 800 мм × 1672 мм • Конструкционный материал: нержавеющая сталь, алюминий и стекло. Вытяжной шкаф покрыт эпоксидной смолой для электрической изоляции • Блокировка передней двери для отключения высоковольтного выхода при случайном открытии двери во время процесса электроформования. На вытяжном шкафу установлена аварийная лампа, указывающая, что высоковольтный выход включен. • Вытяжной вентилятор диаметром 3,8 дюйма. Вентиляционное отверстие установлено в верхней части вытяжного шкафа, которое может быть подключено к выпускному отверстию на предприятии заказчика • Объемный расход вытяжного вентилятора составляет 117 CFM (кубический фут в минуту [фут3 /мин]). |
|
Программное обеспечение |
• Блок системного контроллера подключается к ноутбуку или Surface Pro через порт RS232 и USB-адаптер • Централизованное программное управление шприцевым насосом, X-ступенью, Y-ступенью, коллектором оправки и почти всеми параметрами электроформования • Все параметры процесса могут быть сохранены как пользовательский процесс и извлечены позже для анализа или повторного запуска • В комплект входит один совершенно новый портативный компьютер или один Microsoft Surface Pro с предустановленным программным обеспечением. |
|
Мониторинг и контроль влажности |
В вытяжной шкаф встроен монитор влажности для контроля уровня влажности (RH%) в диапазоне от 2% до 95%. |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой (доступна демонстрация перед покупкой) |
|
Соответствие требованиям |
Сертификат CE |
|
Модель |
Стоимость, доллары США |
|
Lab nanofiber electrospinning machine |
По запросу |
