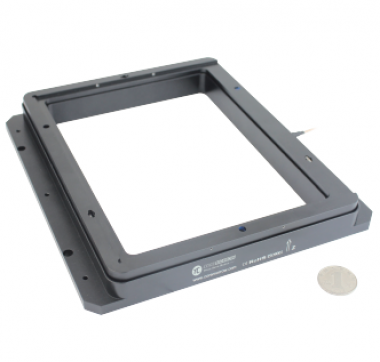

Пьезосканер XD781 для нанопозиционирования перемещается
в направлении Z и имеет большую диафрагму. Его рамная
конструкция облегчает установку и очень подходит для
микроскопической визуализации образцов в направлении Z.
Характеристики
Примечание Вышеуказанные параметры измерены с помощью пьезоконтроллера серии E00/E01. Максимальное напряжение может составлять
-20V~150V; Для высокой надежности и длительного использования рекомендуемое напряжение составляет 0~120V.

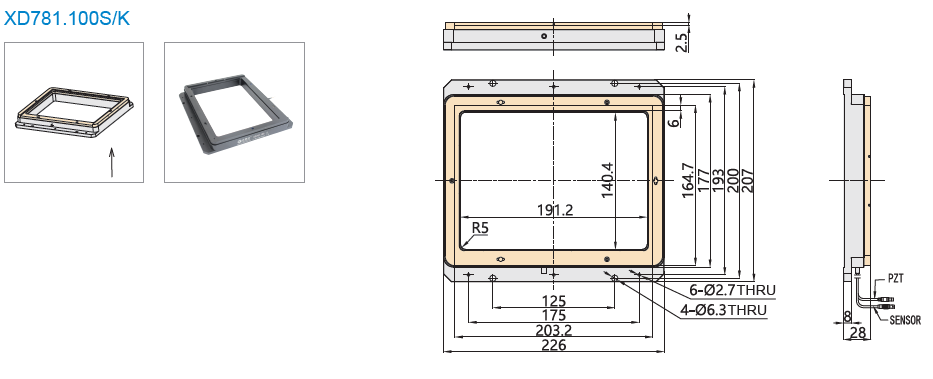

Чертежи
в направлении Z и имеет большую диафрагму. Его рамная
конструкция облегчает установку и очень подходит для
микроскопической визуализации образцов в направлении Z.
Характеристики
- Движение по оси Z
- С большой диафрагмой
- Нанометровая точность
- Простота интеграции
- Микроскопические изображения/фокус
- Нанопозиционирование по Z
- Осмотр поверхности
- Микро-нано обработка и т.д.
- Оптика
| Тип | XD781.100S | XD781.100K | Ед. изм |
|---|---|---|---|
| Активные оси | Z | Z | |
| Номинальный ход (0~120V) | 80 | 80 | μm±10% |
| Ход (0~150V) | 100 | 100 | μm±10% |
| Тип датчика | SGS | ||
| Разрешение | 3 | 1 | nm |
| Линейность | 0.2 | %F.S. | |
| Воспроизводимость | 0.1 | %F.S. | |
| Резонансная частота при нагрузке | 300 | 300 | Hz±20% |
| Резонансная частота @100g нагрузка | 200 | 200 | Hz±20% |
| Степень нагрузки | 1 | 1 | kg |
| Эл. емкость | 5.4 | 5.4 | μF±20% |
| Материал | Сталь, Ал. | Сталь, Ал. | |
| Масса | 875 | 875 | g±5% |
-20V~150V; Для высокой надежности и длительного использования рекомендуемое напряжение составляет 0~120V.
Чертежи
