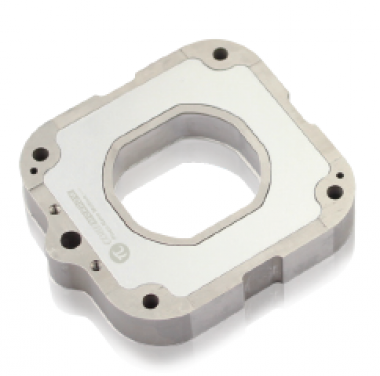

Пьезоэлектрический сканер P17.XY15 представляет собой
платформу для сканирования с перемещением по оси XY. В
центре имеется отверстие, размером 25×27,5 мм. Продукт имеет
небольшие размеры и стабильную производительность.
Сканирующая платформа P17.XY15 представляет собой версию с
открытым контуром и отлично подходит для динамического
сканирования.
Характеристики
Пьезосканер серии P17.XY15 имеет конструкцию механизма
прямого привода и встроенную высокоэффективную
пьезоэлектрическую керамику. Изделие очень компактно, а
сквозные отверстия в четырех углах устройства удобны для
интеграции и установки.
Пьезосканирующее устройство P17.XY15 основано на
версии с открытым контуром сверхвысокого разрешения 0,2
μm. Благодаря превосходной конструкции он имеет высокую
жесткость 3N/μm, а резонансная частота оси XY без
нагрузки может достигать 1 кГц. Этот продукт идеально
подходит для высокоскоростного сканирования.

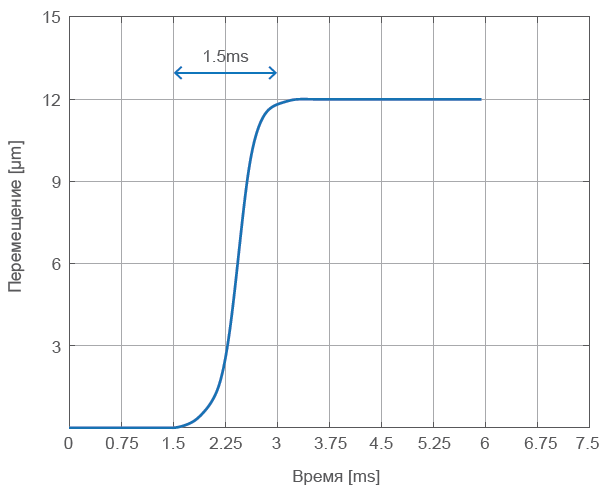

Время шага
P 17. Пьезоэлектрическое сканирующее устройство XY15
приводится в действие мощным пьезоконтроллером E00 /
E01, который может реализовать время шага 1,5 мс.
Кривая зависимости частоты от нагрузки
Пример применения
P17.XY15 отличается небольшими
размерами, быстрым откликом и
особенной конструкцией диафрагмы.
Что делает его подходящим для
стабилизации изображения в
фотоэлектрическом модуле.
Технические характеристики
Примечание: Вышеуказанные параметры измеряются с помощью пьезоконтроллера серии E00/E01. Максимальное напряжение
может составлять -20V ~ 150V; Для обеспечения высокой надежности и длительного использования рекомендуемое
напряжение составляет 0 ~ 120V.

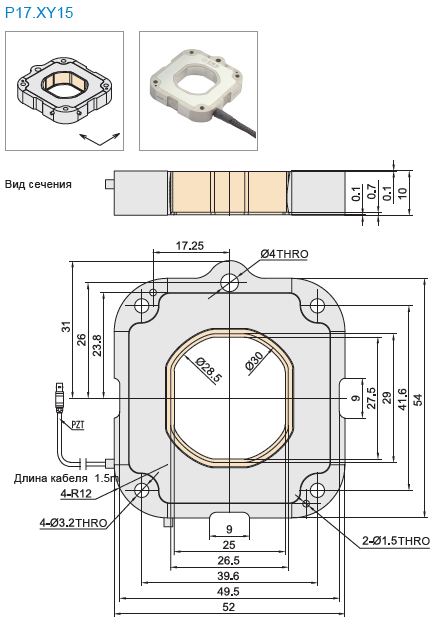

Чертежи

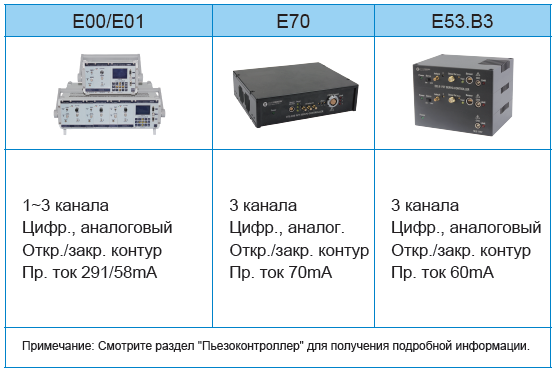

Рекомендуемые контроллеры
платформу для сканирования с перемещением по оси XY. В
центре имеется отверстие, размером 25×27,5 мм. Продукт имеет
небольшие размеры и стабильную производительность.
Сканирующая платформа P17.XY15 представляет собой версию с
открытым контуром и отлично подходит для динамического
сканирования.
Характеристики
- Ход до 15μm
- Степень нагрузки до 0.2kg
- Размер диафрагмы: 2 5×27.5mm
- Суб-нанометровое разрешение
- Доступна UHV версия
- XY движение
- Микроскопические изображения
- Помехи/измерение
- Инфракрасное тепловизионное изображение
- Осмотр поверхности
- Точное позиционирование
- Тестирование полупроводников
Пьезосканер серии P17.XY15 имеет конструкцию механизма
прямого привода и встроенную высокоэффективную
пьезоэлектрическую керамику. Изделие очень компактно, а
сквозные отверстия в четырех углах устройства удобны для
интеграции и установки.
Пьезосканирующее устройство P17.XY15 основано на
версии с открытым контуром сверхвысокого разрешения 0,2
μm. Благодаря превосходной конструкции он имеет высокую
жесткость 3N/μm, а резонансная частота оси XY без
нагрузки может достигать 1 кГц. Этот продукт идеально
подходит для высокоскоростного сканирования.
Время шага
P 17. Пьезоэлектрическое сканирующее устройство XY15
приводится в действие мощным пьезоконтроллером E00 /
E01, который может реализовать время шага 1,5 мс.
Кривая зависимости частоты от нагрузки
Пример применения
P17.XY15 отличается небольшими
размерами, быстрым откликом и
особенной конструкцией диафрагмы.
Что делает его подходящим для
стабилизации изображения в
фотоэлектрическом модуле.
Технические характеристики
| Тип | P17.XY15K | Ед. изм |
|---|---|---|
| Активные оси | X, Y | |
| Диапазон движения (0~120V) | 12/ось | μm±10% |
| Диапазон движения (0~150V) | 15/ось | μm±10% |
| Диафрагма | 25×27.5(см. Чертежи) | mm |
| Разрешение | 0.2 | nm |
| Наклон/Отклонение/Вращение | <5 | μrad |
| Сила выталкивания/тяги | 30/3 | N |
| Жесткость | X3/Y3 | N/μm±20% |
| Резонансная частота без нагрузки | X1000/Y1000 | Hz±20% |
| Время шага без нагрузки | 1.5 | ms±20% |
| Степень нагрузки | 0.2 | kg |
| Эл. емкость | 0.7/ось | μF±20% |
| Материал | Алюминий | |
| Масса | 55 | g±5% |
Примечание: Вышеуказанные параметры измеряются с помощью пьезоконтроллера серии E00/E01. Максимальное напряжение
может составлять -20V ~ 150V; Для обеспечения высокой надежности и длительного использования рекомендуемое
напряжение составляет 0 ~ 120V.
Чертежи
Рекомендуемые контроллеры
