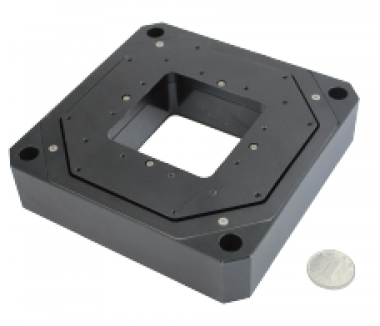

P15.XY/XYZ-C Пьезосканер нанопозиционирования
zoom Увеличить изображение

P15.XY/XYZ-C Пьезосканер нанопозиционирования

Производитель: Китай
0 USD
P15.XY/XYZ-C Пьезосканер нанопозиционирования с
перемещением от 2 до 3 осей с большим ходом,
диафрагмой. Отлично подходит для решения обычных
рабочих задач.

Характеристики
  • Многоосевое движение
  • Большой диапазон движения
  • С диафрагмой
  • Высокая степень нагрузки
Применение
  • 3D нано сканирование
  • Микроскопические изображения
  • 3D выравнивание линз
  • 3D микро сборка
Технические характеристики
Тип P15.XY100S-C1 P15.XY100K-C1 P15.XYZ300S-C2 P15.XYZ300K-C2 Ед. изм
Активные оси X, Y X, Y X, Y, Z X, Y, Z -
Управляющие каналы 2 2 4 4 -
Ход (0~120V) 80/ось 80/ось 248/ось 248/ось μm±10%
Ход (0~150V) 100/ось 100/ось 310/ось 310/ось μm±10%
Датчик SGS - SGS - -
Диафрагма 66×66 66×66 66×66 66×66 mm
Размер 150×150×30 150×150×30 150×150×35 150×150×35 mm
Разрешение 3.5 1 10 5 nm
Линейность 0.15 - 0.2 - %F.S.
Воспроизводимость замк. контура 0.1 - 0.15 - %F.S.
Наклон/Отклонение/Вращение <30 <30 <100 <100 μrad
Жесткость 0.6 0.6 1 1 N/μm±20%
Сила выталкивания/тяги 60/10 60/10 200/10 200/10 N
Резонансная частота без нагрузки (X/Y/Z) 200 200 180/200/200 180/200/200 Hz±20%
Резонансная частота при нагрузке (X/Y/Z) 45(@6kg） 45(@6kg） 49/49/69(@5kg） 49/49/69(@5kg） Hz±20%
Степень нагрузки Вверх 6/Перевернутый 6/Латерал. 0.5 5 5 kg
Эл. емкость 10.8/ось 10.8/ось 21.6/21.6/43 21.6/21.6/43 μF±20%
Материал Алюминий Алюминий Сталь, Алюминий Сталь, Алюминий -
Масса (без кабеля) <1.1 <1.1 - - kg±5%
Примечание: Выше приведены результаты измерений с использованием пьезоконтроллеров E00/E01. Максимальное
управляющее напряжение может составлять -20V~150V; рекомендуемое напряжение 0~120V для высокой надежности и
длительного использования.

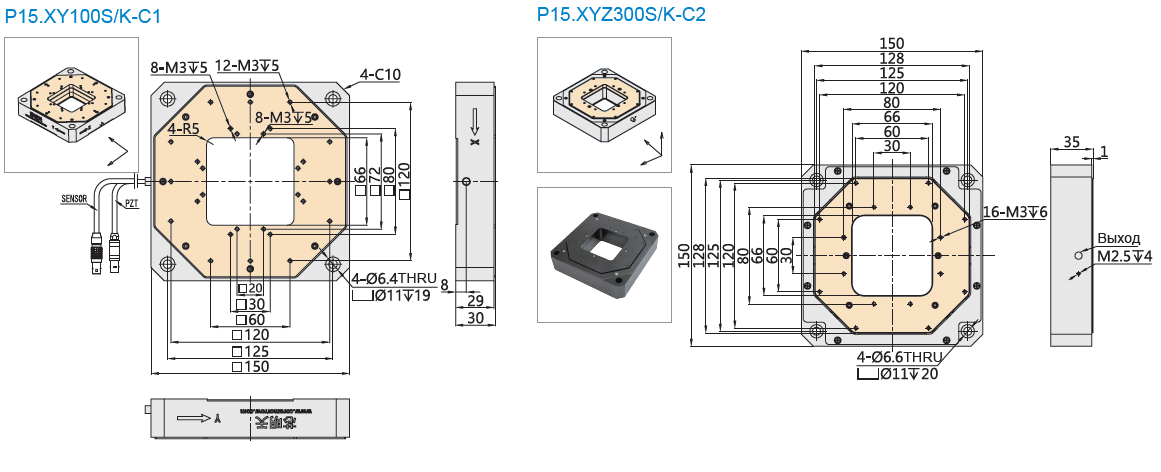

Чертежи
