Характеристики
Примечание: Выше приведены измерения с использованием контроллера E00. Максимальное напряжение питания может быть
-20V~150V. Рекомендуется 0~120V для высокой надежности и длительного использования.

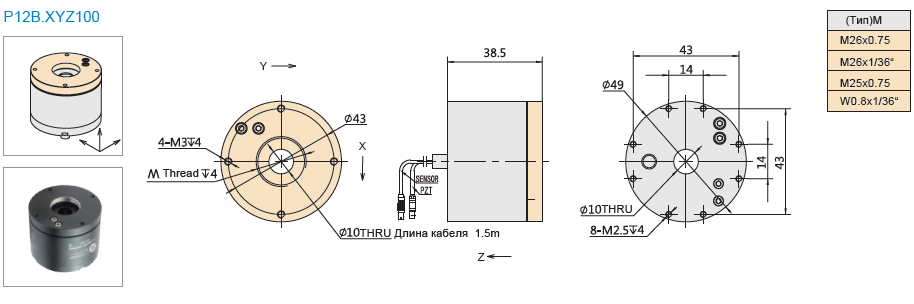

Чертежи
- XYZ движение
- 100μm/ось ход
- Диафрагма: Ø10mm

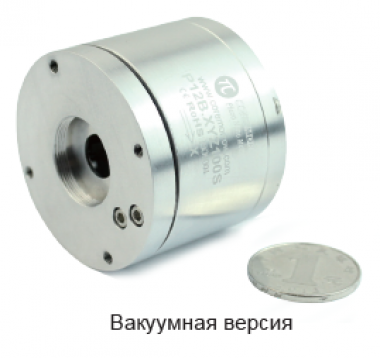

- Подходит для применения в вакууме
| Тип | P12B.XYZ100S | P12B.XYZ100K | Ед. изм |
|---|---|---|---|
| Активные оси | X, Y, Z | X, Y, Z | - |
| Диапазон движ. (0~150V) | 100/ось | 100/ось | μm±20% |
| Датчик | SGS | - | - |
| Разрешение | 3 | 1 | nm |
| Диафрагма | Ø10 | Ø10 | mm |
| Резонансная частота без нагрузки | 0.03 | 0.03 | kHz±20% |
| Эл. емкость | 3.6/ось | 3.6/ось | μF±10% |
| Степень нагрузки | 200 | 200 | g |
| Материал | Сталь, Алюминий | Сталь, Алюминий | - |
Примечание: Выше приведены измерения с использованием контроллера E00. Максимальное напряжение питания может быть
-20V~150V. Рекомендуется 0~120V для высокой надежности и длительного использования.
Чертежи
