Характеристики
Примечание: Выше приведены результаты измерений с использованием пьезоконтроллеров E00/E01. Максимальное
управляющее напряжение может быть -20V~150V. Рекомендуется 0~120V для высокой надежности и длительного
использования.

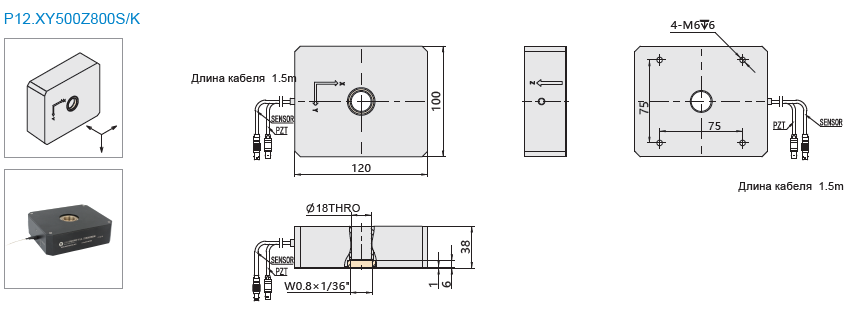

Чертежи
- XYZ линейное движение
- XY ход до 500μm, Z ход до 800μm
- Для настройки объективного позиционирования XYZ
- Доступна вакуумная версия
| Тип | P12.XY500Z800S | P12.XY500Z800K | Ед. изм |
|---|---|---|---|
| Активные оси | X, Y, Z | X, Y, Z | |
| XY Диапазон движ.(0~150V) | 500 | 500 | μm/ось±10% |
| Z Диапазон движ.(0~150V) | 800 | 800 | μm±10% |
| Встроенный датчик | SGS | - | |
| Степень нагрузки | 250 | 250 | g |
| XY емкость | 28.8 | 28.8 | μF/ось±20% |
| Z емкость | 43.2 | 43.2 | μF±20% |
| XY Разрешение | 14 | 4 | nm |
| Z Разрешение | 22 | 6.5 | nm |
| Масса | 1000(без кабеля) | 1000(без кабеля) | g±5% |
Примечание: Выше приведены результаты измерений с использованием пьезоконтроллеров E00/E01. Максимальное
управляющее напряжение может быть -20V~150V. Рекомендуется 0~120V для высокой надежности и длительного
использования.
Чертежи
