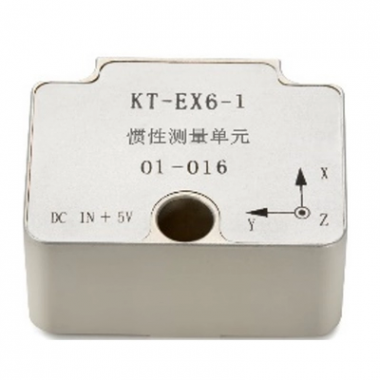

Оборудование состоит из микросхемы гироскопа и акселерометра MEMS с большим диапазоном измерений, схемы захвата сигнала, датчика температуры, схемы цифровой обработки сигналов, конструкции и программного обеспечения. Используется для измерения угловой скорости и ускорения по трём осям носителя в режиме реального времени.
Технические характеристики
- Высокая точность, низкий уровень шума, хорошая воспроизводимость;
- Низкая погрешность при выпрямлении вибрации;
- Низкая задержка, низкое энергопотребление;
- Ударопрочность: 5000 г, 0,1 мс;
- Алгоритм полной компенсации фактора датчика;
- Небольшой размер, лёгкий вес, простота установки.
Технические параметры
|
Технические характеристики гироскопа |
||||
|
Модель |
KT-EX6-1A |
KT-EX6-1B |
KT-EX6-1C |
KT-EX6-1D |
|
Диапазон |
400°/с |
|||
|
Стабильность |
10°/ч |
5°/ч |
||
|
Погрешность в полном диапазоне температур |
20°/ч |
10°/ч |
||
|
Повторяемость |
10°/ч |
|||
|
Разрешение |
2°/ч |
|||
|
Нелинейность масштабного коэффициента |
100 Мд |
50 Мд |
||
|
Повторяемость масштабного коэффициента |
100 Мд |
|||
|
Полоса пропускания |
250 Гц |
|||
|
Технические характеристики акселерометра |
||||
|
Диапазон |
100 г |
|||
|
Погрешность в полном диапазоне температур |
15 мг |
10 мг |
||
|
Повторяемость |
6 мг |
5 мг |
||
|
Нелинейность масштабного коэффициента |
300 Мд |
|||
|
Повторяемость масштабного коэффициента |
100 Мд |
|||
|
Другие характеристики |
||||
|
Рабочее напряжение |
5 В |
|||
|
Потребляемая мощность |
2 Вт |
|||
|
Диапазон рабочих температур |
-45℃ - 85℃ |
-55℃ - 85℃ |
-45℃ - 85℃ |
-55℃ - 85℃ |
|
Диапазон температур хранения |
-55℃ - 105℃ |
-60℃ - 125℃ |
-55℃ - 105℃ |
-60℃ - 125℃ |
|
Вибрация |
10–2000 Гц |
|||
|
Вес оборудования |
55 г |
|||
|
Размер оборудования |
44,8 х 38,6 х 20 мм |
|||
|
Интерфейс |
RS-422 |
|||
|
Модель |
Стоимость, доллары США |
|
KT-EX6-1A, KT-EX6-1B, KT-EX6-1C, KT-EX6-1D |
По запросу |
